MỞ ĐẦU
1. Lý do chọn đề tài
Súng chống tăng SPG-9 là hỏa lực diệt tăng do Liên Xô sản xuất năm 1962. Dù đã trải qua hơn năm mươi năm sử dụng nhưng do tính năng dễ sử dụng, gọn nhẹ dễ cơ động trong quá trình hành quân bộ đường dài, tầm bắn xa hơn so với các loại hỏa lực cùng kiểu, độ chính xác cao nên súng SPG-9 vẫn là hỏa lực chống tăng được sử dụng rộng rãi trên thế giới. Và đặc biệt SPG-9 rất phù hợp với điều kiện tác chiến của địa hình Việt Nam. Loại hỏa lực này được đưa vào việt nam từ năm 1980 và đến năm 2011 thì biên chế chính thức trong Quân đội nhân dân Việt Nam là biên chế làm hỏa lực chính cho bộ binh ở cấp trung đoàn và tương đương trở lên trong. Nó được thay thế cho các loại súng ĐKZ 82mm-K65, ĐKZ 75mm-K56, ĐKZ 82mm-B10.
Với sự tiếp cận nền khoa học kỹ thuật thế giới và phát triển của khoa học kỹ thuật trong nước, Quân đội nhân dân Việt Nam đã làm chủ công nghệ chế tạo súng SPG-9. Với các phiên bản SPG-9T và SPG-9T2 mà Việt Nam sản xuất trong nước, việc chủ động trang bị vũ khí trang bị kỹ thuật cho các đơn vị bộ binh trong toàn quân được thực hiện thuận lợi hơn trước đây rất nhiều, đáp ứng một phần yêu cầu bảo đảm trang bị cho lực lượng vũ trang.
Tuy nhiên, hiện nay các tài liệu về bảo quản, bảo dưỡng, sửa chữa còn thiếu và chưa được phổ cập rộng rãi. Đặc biệt là tài liệu về kiểm tra hiệu chỉnh súng. Các tài liệu hiện có chỉ nêu ra được các bước chúng chưa rõ ràng và khó hiểu, thiếu trực quan gây khó khăn cho công tác bảo đảm kỹ thuật cho súng.
Với tình hình thực tế trên, tôi chọn đồ án tốt nghiệp “Nghiên cứu xây dựng quy trình kiểm tra hiệu chỉnh súng chống tăng SPG-9”, nhằm củng cố và nâng cao kiến thức đã được học tập tại trường. Qua đó, hiểu rõ hơn về đặc điểm cấu tạo, hoạt động và khai thác vũ khí cùng đồng bộ, góp phần nâng cao hiệu quả khai thác, sử dụng súng chống tăng SPG-9, nâng cao khả năng cho đội ngũ nhân viên quân khí, thợ sửa chữa vũ khí, khí tài các đơn vị trong việc đánh giá, kiểm tra hiệu chỉnh về bộ phận ngắm súng SPG-9 bảo đảm vũ khí đạt hiệu suất chiến đấu chiến cao.
2. Mục tiêu của đề tài
Xây dựng quy trình kiểm tra, hiệu chỉnh súng chống tăng SPG-9 (của liên xô).
3. Nhiệm vụ nghiên cứu
- Khái quát chung về súng chống tăng, khảo sát đặc điểm kết cấu bộ phận ngắm.
- Cơ sở tính toán hiệu chỉnh bộ phận ngắm.
- Xây dựng quy trình kiểm tra, hiệu chính súng xây dựng phim hiệu chỉnh.
4. Đối tượng và phạm vi nghiên cứu
- Đối tượng nghiên cứu: Bộ phận ngắm súng SPG-9.
- Phạm vi nghiên cứu: Đặc điểm kết cấu bộ phận ngắm, cơ sở tính toán hiệu chỉnh và quy trình kiểm tra hiệu chỉnh súng SPG-9.
5. Phương pháp nghiên cứu, lựa chọn giải pháp công nghệ
- Nghiên cứu lý thuyết.
- Thực hành thực nghiệm trên súng thật.
- Hoàn thiện video bằng các phần mềm chuyên dụng trên máy tính.
6. Tình hình nghiên cứu có liên quan đến đồ án
Hiện nay các tài liệu liên quan tới hiệu chỉnh súng chống tăng SPG-9 cũng như tài liệu nghiên cứu về bộ phận ngắm còn khá hạn chế. Các tài liệu hiệu chỉnh do cục quân khí ban hành khá đầy đủ nôi dung nhưng thiếu trực quan dẫn đến người học có cách hiểu khác nhau. Đồ án đi sâu vào nghiên cứu về tìm hiểu đặc điểm kết cấu bộ phận ngắm, cơ sở tính toán hiệu chỉnh bộ phận ngắm cơ khí, xây dựng quy trình kiểm tra hiệu chỉnh và phim quy trình kiểm tra hiệu chỉnh súng đáp ứng yêu cầu thực tiễn.
7. Dự kiến sản phẩm của đồ án
Video hướng dẫn về quy trình kiểm tra hiệu chỉnh súng chống tăng SPG-9.
8. Kết cấu của đồ án
Đồ án gồm 3 chương:
Chương 1: Tìm hiểu đặc điểm cấu tạo súng chống tăng SPG-9.
Chương 2: Cơ sở tính toán hiệu chỉnh bộ phận ngắm.
Chương 3: Xây dựng quy trình kiểm tra, hiệu chỉnh súng chống tăng 73mm SPG-9.
Trong đó trọng tâm là chương 3 với nội dung xây dựng quy trình kiểm tra, hiệu chỉnh súng chống tăng SPG-9 và xây dựng phim hướng dẫn về quy trình kiểm tra hiệu chỉnh súng chống tăng SPG-9.
Đồ án có xây dựng về một bộ phim về hướng dẫn quy trình quy không hiệu chỉnh súng chống tăng SPG-9 với mục đích phục vụ cho công tác giảng dạy tại nhà trường và phục vụ cho công tác huấn luyện tại đơn vị. Đây là bộ phim trực quan sinh động, chi tiết về nội dung, các bước quy không, hiệu chỉnh súng chống tăng SPG - 9 đúng theo giáo trình được giáo viên khoa chuyên ngành biên soạn và tài liệu mà cục quân khí ban hành. Đây không những là một tài liệu để giúp học viên học tập tại nhà trường mà còn giúp cán bộ huấn luyện, nhân viên kỹ thuật tại đơn vị nắm chắc lại nội dung, có một phương pháp giảng dạy sinh động, trực quan, dễ hiểu, nâng cao chất lượng. Người học dễ dàng lưu trữ và sử dụng này để ôn luyện và trao đổi mà không cần đến sự hướng dẫn của giáo viên, cán bộ huấn luyện kỹ thuật.
CHƯƠNG 1: TÌM HIỂU ĐẶC ĐIỂM CẤU TẠO SÚNG CHỐNG TĂNG SPG-9
1.1. Lịch sử ra đời và phát triển súng chống tăng 73mm SPG-9.
Từ khi ra đời, xe tăng không ngừng được hoàn thiện cả về kết cấu, khả năng cơ động và khả năng tự bảo vệ mình, quá trình đó cũng gắn liền với quá trình phát tiển và hoàn thiện của các loại vũ khí chống tăng. Xuất hiện lần đầu trong lịch sử trong Chiến tranh Thế giới Lần I, xe tăng của liên quân Anh-Pháp là sự bất ngờ lớn với lính Đức, tuy vậy những chiếc tăng đầu tiên của Đồng Minh tỏ ra khá chậm chạp và số lượng cũng không nhiều, người Đức đã kịp có thời gian để ứng phó với loại hình vũ khí mới mẻ này, súng trường Mauser 1918 của Đức được xem như là loại vũ khí chống tăng đầu tiên với nguyên lí đầu đạn ngược.
Loại súng chống tăng không giật trang bị cho khấu đội có thể kể đến như Leichtgeschutz 40 của Đức, M40 của Mỹ, ĐKZ75mm-Type 56 Trung Quốc, B10 của Liên Xô (Việt Nam gọi là ĐKZ82mm-B10).
Súng phóng lựu chống tăng không giật B10 được Trung quốc sản xuất mang tên Type 65 phát triển vào giữa những năm 1960, Việt Nam gọi là ĐKZ82mm-K65. Cuối năm 1970, Trung quốc cải tiến nâng cấp mẫu Type-65 lên thành Type-78. Thế hệ súng không giật tiếp theo của Liên Xô được đưa vào thay thế cho loại súng không giật 82mm B10, B11 là súng phóng lựu không giật 73mm SPG-9 do có tính cơ động và độ chính xác cao hơn.
1.2. Công dụng đặc điểm kỹ chiến thuật và cấu tạo súng chống tăng SPG - 9
1.2.1. Công dụng
- Súng chống tăng SPG - 9 chủ yếu dùng để tiêu diệt xe tăng, xe bọc thép, pháo tự hành của địch, ngoài ra nó còn được sử dụng để tiêu diệt sinh lực ẩn nấp trong các công sự kiên cố làm bằng bê tông cốt thép, gạch, gỗ…. và các hỏa điểm của địch.
- Súng SPG - 9 sử dụng đạn chống tăng PG - 9 hiệu ứng nổ lõm, đạn có sức xuyên phá lớn, bảo đảm tiêu diệt được tất cả xe tăng, xe bọc thép, pháo tự hành của địch hiện nay.
- Súng SPG - 9 đạt hiệu quả cao đối với xe tăng, xe bọc thép, pháo tự hành và các mục tiêu khác có chiều cao từ 2m trở lên trong tầm bắn thẳng 800m.
Số người trong một khẩu đội gồm 4 người:
- Khẩu đội trưởng: Chỉ huy toàn khẩu đội trong chiến đấu cũng như trong huấn luyện.
- Chiến sĩ số 1: Thao tác máy ngắm bắn và tầm, hướng.
1.2.2. Tính năng chiến kỹ thuật
+ Cỡ nòng ………………………………………………..….....…73 mm
+ Tầm bắn thẳng với chiều cao mục tiêu H = 2m……………...800 m
+ Tầm bắn trên kính ngắm……………………..………….......…1300 m
+ Trọng lượng súng ( Có kính quang học)…………….……..….47,5 kg
+ Trọng lượng phát bắn…………………………………….....….4,4 kg
+ Trọng lượng đạn……………………………………...…....……2,6 kg
+ Đường kính tiết diện ra của loa phụt…………………....……135 mm
+ Chiều dài đạn khi không lắp liều phóng………….….…... ….775 mm
+ Chiều dài đạn khi lắp liều phóng………………………....…...900 mm
+ Thời gian chuyển thế hành quân sang thế chiến đấu…. …..25 - 35 s
+ Thời gian chuyển thế chiến đấu sang thế hành quân…....…25 - 35 s
+ Tốc độ bắn thực tế……………………………………....... …6 phát/phút.
1.2.3. Đặc điểm cấu tạo
Súng chống tăng SPG - 9 được chế tạo theo nguyên lý súng không giật, nòng trơn. Khi bắn, khí thuốc được tạo thành do đốt cháy liều phóng sẽ đẩy đạn ra khỏi nòng, một phần khí thuốc thoát ra sau theo loa phụt tạo thành một phản lực cân bằng lực giật.
- Đóng mở khóa nòng theo kiểu quay thân khóa quanh trục. Khi đóng khóa chắc chắn, mấu ở nòng súng tiếp xúc với trục đóng mở.
- Súng có cấu tạo gọn nhẹ, dễ cơ động trong khai thác, sử dụng.
- Lòng nòng súng nhẵn trơn, được mạ Crôm.
- Súng bắn bằng bộ phận cò điện, tạo ra dòng điện một chiều phát hỏa cho đạn.

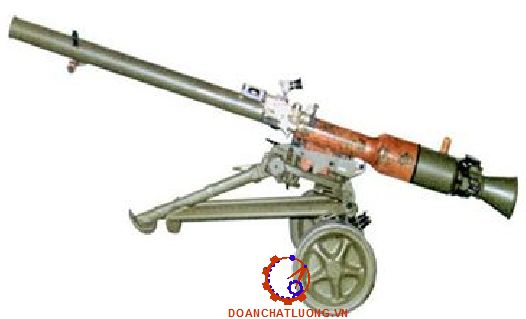

1.3. Cấu tạo của súng chống tăng SPG-9

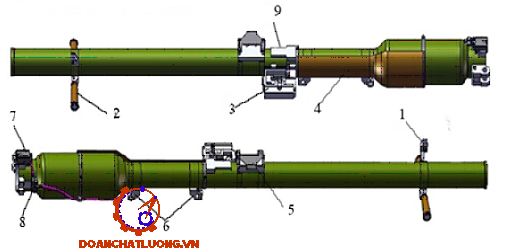

1.3.1. Nòng súng
Nòng súng dùng để định hướng bay cho viên đạn và luồng phụt của khí thuốc khi bắn. Lòng nòng trơn có đường kính 73mm, bên trong được mạ Crom. Phía sau có dạng buồng đốt mở rộng cho phép tăng thể tích cháy của thuốc phóng, giảm sự phụt của thuốc phóng chưa cháy hết, tăng hệ số sử dụng thuốc phóng. Trên nòng có tay kéo (2) để kéo súng khi vận động, bệ lắp kính ngắm và thước ngắm cơ khí (3), ốp chống nóng và vòng ôm (4), bệ lắp bộ phận chiếu sáng (5), ổ trục trước và sau để cố định nòng trên giá súng (6), bộ tiếp điện (7), khóa an toàn chống nổ sớm (8), bộ đặt nivô kiểm tra thăng bằng của súng (9) và dây dẫn ống bọc.
1.3.3. Giá súng
Công dụng: Dùng để cố định súng ở các vị trí góc tầm, góc hướng tương ứng với vị trí, cự ly của mục tiêu.
Cấu tạo: Bệ trên và cơ cấu tầm, bệ dưới và cơ cấu hướng, bánh xe, chân súng và cơ cấu đổi thế.
1.3.5. Bộ phận cò điện
1.3.5.1. Công dụng
Cơ cấu phát hoả bằng điện dùng để tạo ra xung điện để phát hoả cho súng.
1.3.5.2. Cấu tạo
Cấu tạo cơ cấu phát hoả bằng điện gồm: Máy phát điện, dây dẫn bọc ống, khoá điện chống nổ sớm, bộ tiếp điện.
1.3.6. Một số điểm phân biệt súng SPG-9T2VN cải tiến và súng SPG-9 Liên Xô
Trên cơ sở phiên bản súng chống tăng SPG-9 do Liên Xô thiết kế, Việt Nam đã tự sản xuất được súng chống tăng SPG-9 với những cải tiến để phù hợp với điều kiện địa hình, yêu cầu chiến thuật và cách đánh của Quân đội nhân dân Việt Nam. Những cải tiến trên súng SPG-9T2VN gồm:
- Súng đã bỏ đi bộ phận giảm xóc, chuyển thế và bánh trên giá súng.
- Bộ phận cò cải tiến không có bộ phận sử dụng nguồn điện ngoài.
- Súng có thể tách rời nòng súng và giá súng đồng thời có thêm tai xách trên thân súng.
- Bộ phận cò cải tiến của súng SPG-9T2VN được lắp trên nòng súng.
- Bộ phận cò có cơ cấu an toàn bảo đảm khóa hành trình chuyển động về sau tay cò làm cho cơ cấu phát hỏa không hoạt động được.
1.4. Khảo sát đặc điểm, kết cấu bộ phận ngắm
Thiết bị ngắm dùng để hướng nòng súng vào mục tiêu. Thiết bị ngắm có thể ngắm bắn ở cự ly 1300m vào các mục tiêu cố định hoặc di động.
Thiết bị ngắm gồm: Kính ngắm quang học với hệ thống chiếu sáng. Bộ phận ngắm cơ khí dùng để bổ sung cho kính ngắm quang học.
1.4.1. Kính ngắm PGOK-9
Kính ngắm PGOK-9 do việt nam chế taọ dùng để lấy góc bắn về tầm cà hướng cho súng chống tăng khẩu đội SPG-9 do việt nam hoặc nước ngoài chế tạo khi bắn trực tiếp hoặc gián tiếp. Ngoải ra kính ngắm còn được dùng để quan sát chiến trường, đo góc, hiệu chỉnh điểm nổ và xác định cư ly tới mục tiêu khi biết trước kích thước của mục tiêu. Khi bắn gián tiếp, kính ngắm cho phép lấy góc bắn và góc tà độc lập với nhau.
1.4.1.1. Các thông số kỹ thuật chủ yếu
Các thông số kỹ thuật chủ yếu như bảng dưới.
1.4.1.2. Đồng bộ của kính ngắm
1. Kính ngắm POGK-9 1 cái
2. Bộ phận chiếu sáng 1 bộ
3. Lý lịch máy 1 quyển
4. Thuyết minh kỹ thuật và hướng dẫn sử dụng 1 quyển
5. Hộp đựng kính ngắm 1 cái
6. Dụng cụ phụ tùng và bộ phận thay thế:
6.1. Nhóm kính màu 1 cái
6.2. Nhóm kính râm 1 cái
6.3. Ống che nắng 1 cái
6.4. Bao đậy kính ngắm 1 cái
6.5. Bóng đèn 10 cái
6.15. Vải lau chùi 1 cái
6.16. Chổi lông 1 cái
1.4.2. Bộ phận ngắm cơ khí
Bộ phận ngắm cơ khí gồm: đầu ngắm, thân thước ngắm và du tiêu.
- Cơ cấu đầu ngắm:
+ Bệ đầu ngắm: có lỗ lắp chốt liên kết với nòng súng theo kiểu bản lề.
+ Vành tai bảo vệ đầu ngắm.
+ Bệ di động: có ren lắp đầu ngắm, có vạch dấu.
+ Đầu ngắm: có ren và rãnh chống tự tháo.
- Cơ cấu thước ngắm:
+ Toàn bộ thước ngắm được liên kết với bệ lắp thước ngắm, trên thân thước ngắm có các vạch số 4, 6, 8, 10, 11, 12, 13 tương ứng với cự ly.
+ Du tiêu: có khe ngắm, lỗ lắp núm hãm
Kết luận chương 1
Chương 1 đã phần nào khái quát, giới thiệu chung về súng chống tăng SPG-9 mm. Bao gồm lịch sử hình thành và phát triển của các loại súng chống tăng qua các thời kỳ và sự ra đời của súng chống tăng SPG-9 để đáp ứng nhu cầu của chiến đấu trong giai đoạn mới, tính năng kỹ chiến thuật. Sơ lược về đặc điểm cấu tạo của súng góp phần bổ sung thêm về hiểu biết về súng chống tăng
Ngoài ra đi sâu tìm hiểu đặc điểm kết cấu bộ phận ngắm giúp ta có cái nhìn rộng hơn và hiểu sâu hơn về bộ phận ngắm của súng cũng như cách sử dụng bộ phận ngắm trong quá trình thao tác bắn. Việc tìm hiểu sâu kết cấu bộ phận ngắm làm cơ sở cho hiệu chỉnh bộ phận ngắm cho súng đảm bảo cho việc bắn được chính xác. Và tài liệu quan trọng dùng cho hiệu chỉnh bộ phận ngắm và sẽ được sử dụng trong chương 3 để thực hành hiệu chỉnh cho súng.
CHƯƠNG 2: CƠ SỞ TÍNH TOÁN HIỆU CHỈNH BỘ PHẬN NGẮM

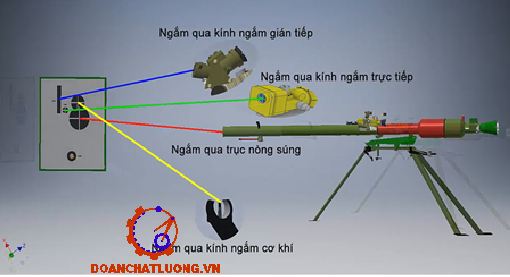

2.1 Khái quát chung về hiệu chỉnh bộ phận ngắm
Hiệu chỉnh bộ phận ngắm trên súng là quá trình kiểm tra, hiệu chỉnh trục ngắm đảm bảo đường đạn của phát bắn đạt độ chính xác cần thiết theo quy định.
Tùy theo từng loại súng cụ thể mà phương pháp tính toán, xác định hiệu chỉnh bộ phận ngắm sẽ khác nhau. Tuy nhiên khi tính toán lượng hiệu chỉnh đều phải căn cứ vào bảng bắn. Bảng bắn của từng loại súng được xây dựng trên cơ sở bài toán thuật phóng ngoài, kết hợp với các điều kiện khí tượng thực tế và được điều chỉnh thông qua các hệ số hiệu chỉnh.
2.2. Khảo sát bài toán thuật phóng ngoài.
2.2.1. Thành lập hệ phương trình vi phân chuyển động của khối tâm đạn.
Sau khi đạn ra khỏi miệng nòng, nhờ 8 cánh ổn định trên đường bay. Khi bay dòng không khí chảy ngược chiều tác dụng vào mặt vát các cánh làm đạn với tốc độ chậm để giảm tán mát, tăng độ chính xác bắn. Để xác định quỹ đạo đường đạn ta cần giải quyết các vấn đề như sau:
2.2.1.1. Các lực tác dụng vào đạn khi bay

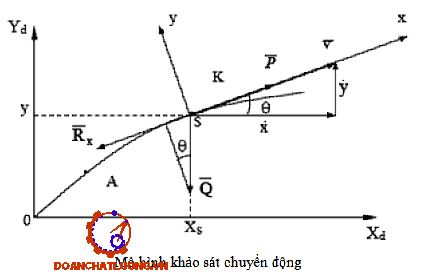

Quá trình chuyển động của đạn phản lực tích trên đường bay chịu tác dụng của các lực cơ bản như hình 2.1.
Trong đó :
XOY: Là hệ tọa độ mắt đất;
θ0: Góc phóng;
O: Điểm phóng (miệng nòng);
A: Thời điểm động cơ phản lực làm việc;
K: Thời điểm động cơ ngừng hoạt động;
S: Đỉnh quỹ đạo đường đạn.
- Đoạn bị động thứ nhất (OA):
+ Lực và mô men khí động;
+ Trọng lực;
+ Lực và mô men quán tính Cô-ri-ô-lit do sự quay của trái đất.
- Đoạn tích cực (AK):
+ Lực đẩy và mô men lệch tâm lực đẩy;
+ Lực và mô men khí động;
- Phản lực (lực đẩy) P;
- Lực khí động (lực cản chính diện Rx);
- Trọng lực Q.
Trên đoạn bị động của quỹ đạo đạn phản lực chuyển động giống như đạn pháo dưới tác dụng của 2 lực:
- Lực khí động (lực cản chính diện Rx);
2.2.1.2. Các giả thuyết
Có rất nhiều yếu tố ảnh hưởng đến chuyển động của khối tâm đạn trong không khí. Nếu đồng thời xét đến ảnh hưởng của chúng thì bài toán về chuyển động của đạn trở nên rất phức tạp và khó khăn nhiều có thể không thể thực hiện được. Vì vậy, để đơn giản việc thành lập và giải bài toán người ta sử dụng một số giả thiết sau đây:
a. Điều kiện khí tượng tiêu chuẩn.
Lấy theo điều kiện khí tượng tiêu chuẩn pháo binh Liên Xô (cũ):
- Giá trị các yếu tố khí thượng đạt giá trị tiêu chuẩn.
hoc= 750 (mmHg) ; toc=288,9 K (toC = 15oC);
пoc= 1,206 (KG/m3) ; roc = 0,123 [KG.S2/m4]
aoc = 341 (m/s).
- Sự thay đổi nhiệt độ không khí theo độ cao tuân theo quy luật DA.Ventsen.
Trong khoảng độ cao 0 y 9300 (tầng đối lưu)
τ = τoc-Gy
G=0,006328độ/m-Gra-đi-en nhiệt độ;
y độ cao tính bằng mét.
Trong khoảng độ cao 9300τ =230,0-0,006328(y-9300)+1,172.10-6(y-9300)2
Trong khoảng độ cao y 12000m (tầng bình lưu).
τ = τ12000 = 221,50K
b. Điều kiện thuật phóng tiêu chuẩn.
- Trọng lượng đạn và thuốc phóng đúng bằng những giá trị trong bản thiết kế.
- Giá trị trung bình thực nghiệm đặc trưng cho động cơ phản lực như: xung lượng đơn vị hay tốc độ phụt hiệu dụng, lưu lượng khối, thời gian làm việc của động cơ đều ứng với nhiệt độ tiêu chuẩn của liều thuốc phóng (+15oC).
2.2.2. Giải hệ phương trình thuật phóng ngoài
Có nhiều phương pháp để giải hệ phương trình thuật phóng ngoài như phương pháp giải tích, phương pháp tra bảng, phương pháp số. Ta chọn phương pháp số để giải hệ phương trình trên với những ưu điểm: phù hợp với giải bài toán phức tạp của điều kiện bắn, khối lượng tính toán lớn mà vẫn đạt độ chính xác cao, dễ dàng thấy được ảnh hưởng của các thông số nào đó cần khảo sát trên quỹ đạo và cho phép kể đến nhiều điều kiện sát thực tế nhất.
Để giải bằng phương pháp số hệ phương trình ( I ) trên ta áp dụng thuật toán Runge-Kutta.
Để giải được phương trình ta cần xác các thông số cho bài toán như sau:
- Xác định sơ tốc đầu đạn
Sau khi đạn bay ra khỏi nòng, khí thuốc phụt ra với tốc độ lớn hơn tốc độ của đạn, tiếp tục tạo cho đạn một gia tốc bổ sung. Vì vậy, đạn đạt được tốc độ lớn nhất vmax khi nó cách đầu nòng một khoảng ls nào đó. Sau khoảng cách này, tác dụng của khí thuốc lên đạn không còn nữa và tốc độ của đạn bắt đầu giảm đi do sức cản của không khí.
Với giả thiết này thì tốc độ của đạn ở miệng nòng cần phải chọn một giá trị v0 sao cho với phương pháp tính toán thuật phóng ngoài tốc độ đạn giảm đi và ở cuối thời kỳ tác dụng sau cùng của khí thuốc bằng đúng với tốc độ thực của nó vmax. Tốc độ v0 thỏa mãn điều kiện trên gọi là sơ tốc của đầu đạn. Sơ tốc là tốc độ quy đổi (không có thực) và về trị số:
vo > vmax > vđ
Trong đó: vđ và vmax : Tốc độ thực của khối tâm đạn ở miệng nòng và ở cuối thời kỳ tác dụng sau cùng của khí thuốc.
Dựa trên kết quả bài toán thuật phóng trong, với các số liệu về súng SPG - 9 và đạn PG - 9 ở ta nhận được kết quả tính toán thuật phóng trong như sau:
Vđ = 424,85m/s
Do tính chất phức tạp của thời kỳ tác dụng sau cùng của khí thuốc và vo thay đổi rất ít nên ta chọn: vo = vđ = 424,85 (m/s).
- Hệ số phóng:
c = i.d2/q.103 = 0,80019 (m2/kG)
Trong đó:
+ i: Hệ số hình dạng đạn;
+ d: Cỡ đạn (m);
+ q: Trọng lượng đầu đạn (kG).
*Tính các thông số đầu ra:
- Vận tốc: V - Tầm xa: x
- Góc phóng: θ - Độ cao: y
Với những số liệu đầu vào chúng ta xác định được quan hệ giữa các phần tử thuật phóng: x, y, V, t, θ.
- y - x: Mối quan hệ giữa độ cao theo tầm bắn. Mối quan hệ này được thể hiện trong đồ thị quỹ đạo đường đạn.
- V - x: Mối quan hệ tốc độ theo tầm bắn (đồ thị V(x)).
Kết quả bài toán thuật phóng ngoài:
Sử dụng phần mềm Matlap để giải hệ phương trình thuật phóng ngoài của đạn súng chống tăng 73mm SPG-9. Sử dụng thuật toán tiến hành nhập các thông số đầu vào, chạy chương trình ta có bảng kết quả các phần tử quỹ đạo của bài toán Thuật phóng ngoài của đạn súng chống tăng 73mm SPG-9 với bước tích phân là x = 4(m) và chương trình thuật phóng.
Đối với đạn PG-9VN, mục tiêu là xe tăng, xe thiết giáp và do đó sử dụng tầm bắn thẳng.
Khảo sát đồ thị đường cao đầu đạn theo tầm bắn với góc bắn thay đổi θo = 0,850, ta được kết quả như bảng 2.2 đến 2.7.
Ta thấy kết quả bài toán phù hợp với các đặc điểm kỹ chiến thuật của súng. Với từng góc phóng ta đã xác định được tầm bắn.
Việc xác định quỹ đạo của đường đạn giúp cho ngườì sử dụng xác định các góc tầm phù hợp với các cự ly bắn khác nhau, trên cơ sở xác định các điều kiện khí tượng để xác định lượng hiệu chỉnh trên bộ phận ngắm phù hợp bảo đảm cho viên đạn đi đến mục tiêu.
2.3. Cơ sở tính toán hiệu chỉnh.
Khi bắn tọa độ đầu đạn trong không gian được xác định bởi 3 chiều là cự ly, độ cao của đường đạn và hướng bắn. Để chỉnh cho đường đạn được trúng đích với mỗi cự ly bắn sẽ tương ứng với một thời gian bay của đạn là (t) và tọa độ của đầu đạn sẽ tụt xuống một lượng là gt2/2 (khi ta bỏ qua lực cản của không khí). Do đó để giải quyết lượng tụt này nòng súng phải đưa chếch lên cao hơn đường ngắm 1 góc α, góc này được gọi là góc tầm. Để đảm bảo phát bắn trúng mục tiêu theo yêu cầu cần phải xác định góc ngắm bắn hợp lý. Góc ngắm của bộ phận ngắm được xác định theo công thức:
ai = qi - g + Dai (2.10)
Trong đó:
ai : Góc ngắm của bộ phận ngắm;
qi : Góc phóng của đầu đạn;
g : Góc nẩy của súng;
Dai : Lượng bù cho góc ngắm do ảnh hưởng bởi khoảng cách từ đỉnh đầu ngắm của thước ngắm cơ khí tới trục lòng nòng súng và tới miệng nòng súng. Để phục vụ cho các nội dung trình bày dưới đây, ta dựng hình 2.6 biểu diễn mô tả tư thế của thước ngắm cơ khí trên súng:
Công thức (2.10) sẽ có dạng sau:
ai = qi - g + Dai = ji + Dai (2.11)
Trong đó:
ji = qi - g (2.12)
Trong (2) và (3): ji : Góc nâng của nòng tương ứng với tầm bắn di.
2.4. Các phương pháp hiệu chỉnh bộ phận ngắm
a. Phương pháp bắn
Phương pháp thực hiện gồm các bước sau:
- Đặt bia cách miệng nòng theo một khoảng quy định.
- Ngắm theo bảng bắn quy định, bắn theo từng loạt vào bia mỗi loạt từ 4-8 viên ( tùy loại súng mà bắn liên thanh hoặc phát một).
- Sau mỗi loạt bắn tiến hành.
+ Xác định điểm chạm trung bình của từng loạt.
+ Đo độ lệch trung bình của điểm chạm với điểm trung tâm của bia.
+ Nếu độ sai lệch của điểm chạm trung bình lớn hơn giới hạn cho phép thì tùy theo độ lệch trái, phải trên dưới mà điều chỉnh cơ quan ngắm.
b. Phương pháp quy không, hiệu chỉnh.
Phương pháp này áp dụng với vũ khí thuộc loại 2 có đặc tính xạ kích cơ bản như sau:
- Những vũ khí có cỡ nòng lớn, lòng nòng trơn, không có rãnh xoắn như B41; ĐKZ; Cối có đặc tính xạ kích cơ bản như sau:
- Có thể sử dụng đoạn thẳng (một phần) hoặc toàn bộ đường đạn ngoài nòng, bộ phận ngắm được thiết kế theo cả đoạn thẳng và toàn bộ đường đạn, có thể bắn trực tiếp như B40; B41, chỉ bắn gián tiếp như cối, vừa bắn gián tiếp và vừa bắn trực tiếp như các loại ĐKZ.
- Khi bắn gián tiếp và bắn cầu vồng phải sử dụng bảng bắn được tính toán theo toàn bộ đường đạn ngoài nòng.
- Hiệu chính:
Mục đích làm cho trục của cơ quan ngắm song song với mặt phẳng chứa trục nòng.
Có 2 phương pháp hiệu chính thường dùng là hiệu chính bằng điểm ngắm xa và hiệu chính bằng bia kiểm tra.
Hiệu chính bằng điểm ngắm xa:
Là phương pháp cơ bản, chính xác và thông dụng nhất. Phương pháp này được áp dụng nhiều tại các đơn vị và được thực hiện sau khi súng đã được quy không, nó gồm các bước sau:
+ Đặt vũ khí ở thế chiến đấu và đã quy không.
+ Chọn điểm ngắm xa ở khoảng cách theo yêu cầu điểm ngắm rõ ràng, gọn, nét (thông thường khoảng cách từ miệng nòng đến điểm ngắm xa khoảng 1000 m).
+ Ngắm qua trục nòng hoặc đường sinh trục nòng để trục nòng (đường sinh) trùng với điểm ngắm xa.
d. Kết luận phương pháp hiệu chỉnh súng chống tăng SPG-9
Đối với súng chống tăng SPG-9 là loại hỏa lực mạnh cỡ nòng lớn .Do đầu đạn uy lực lớn không yêu cầu cao về độ chính xác về điểm chạm nên phương pháp hiệu chỉnh gián tiếp (quy không, hiệu chỉnh) được sử dụng và súng cỡ nòng lớn nên việc hiệu chỉnh bằng kính chuẩn trực không hợp lý nên phương pháp áp dụng thường là hiệu chỉnh bằng bia và hiệu chỉnh bằng điểm ngắm xa.
2.5. Cơ sở của các phương pháp hiệu chỉnh súng chống tăng SPG-9.
a. Cơ sở phương pháp hiệu chỉnh súng bằng điểm ngắm xa
Dựa trên giả thiết “các đường thẳng song song gặp nhau ở vô cùng”. Để cho đường trục nòng, đường ngắm cơ khí và đường ngắm quang học song song ta có thể chọn một điểm ở xa mà mặt có thể quan sát rõ nét.
Điều chỉnh 3 đường ngắm đi vào điểm đó. Khoảng cách phù hợp để chọn một điểm ngắm xa là từ 800-1000m.
b. Cơ sở phương pháp hiệu chỉnh bằng bia hiệu chỉnh
Khi thiết kế cơ quan ngắm cơ khí và cơ quan ngắm quang học của súng SPG-9 yêu cầu đặt ra và đường trục nòng sùng, đường ngắm 0 từ thước ngắm đến đầu ngắm và đường trục quang ở cự ly 0 m phải song song với nhau nên phải dựa theo yêu cầu này để kiểm tra, hiệu chính súng. Để hiệu chỉnh được chính xác ta không thể đặt bia ở đầu nòng mà đặt bia ở một cự ly nhất định mặt khác để kiểm tra hiệu chỉnh ở các cự ly khác nhau ta không thể để thước ngắm cơ khí ở vạch “0” mà để ở vạch số “4” (đó là những cự ly cần thiết để súng bắn được chính xác bằng thước ngắm cơ khí).
Kết luận chương 2
Chương 2 đã tìm hiểu về cơ sở tinh toán cho hiệu chỉnh bộ phận ngắm thông qua giải bài toán thuật phóng ngoài cơ sở cho xây dựng bảng bắn phục vụ cho công tác hiệu chỉnh bộ phận ngắm, hiểu rõ hơn cách xác định góc ngắm và ảnh hưởng của nó đối với việc ngắm bắn và hiệu chỉnh súng
Chương 2 đã tìm hiểu các phương pháp hiệu chỉnh súng hiện này và đặc tính chúng của các vũ khí chống tăng đã đưa ra phương pháp hiệu chỉnh cho sung chống tăng SPG-9 là hiệu chỉnh gián tiếp (quy không, hiệu chỉnh) với 2 cách thường dùng là hiệu chỉnh bằng bia và hiệu chỉnh bằng điểm ngắm xa. Hiểu rõ hơn cơ sở phương pháp hiệu chỉnh bằng bia hiệu chỉnh, và phương pháp hiệu chỉnh bằng điểm ngắm xa cho súng chống tăng SPG-9. Đây là những kiến thức cần thiết để ta có thể hiểu hơn về quy trình kiểm tra, hiệu chỉnh mà sau đây chương 3 sẽ trình bày.
CHƯƠNG 3: XÂY DỰNG QUY TRÌNH KIỂM TRA, HIỆU CHỈNH SÚNG CHỐNG TĂNG 73mm SPG - 9
3.1. Nội dung các phương pháp hiệu chỉnh súng chống tăng SPG-9.
Như đã đề cấp ở chương 2, phương pháp hiệu chỉnh súng chống tăng được tiến hành là quy không, hiệu chỉnh bởi các lý do sau:
+Đầu đạn uy lực lớn phạm vi sát thương cao nên hiệu quả chiến đấu không chính xác cao về điểm chạm
+ Khi nòng bị mòn ở mức độ cho phép nào đó làm cho sơ tốc v0 thay đổi, đường đạn thay đổi tuy nhiên không ảnh hưởng đến hiệu quả chiến đấu.
3.1.1 Mục đích
Quy không (kiểm tra quy không) là làm cho góc bắn lấy trên bộ phận ngắm thống nhất với góc bắn thực tế của trục nòng (thống nhất góc bắn về tầm cho súng và bộ phận ngắm).
Hiệu chính (kiểm tra hiệu chỉnh đường ngắm) làm cho trục quang của kính ngắm và đường ngắm cơ bản song song với trục của nòng súng (thống nhất góc bắn về hướng cho bộ phận ngắm và súng).
3.1.2. Nội dung phương pháp quy không, hiệu chỉnh.
a. Tiến hành quy không cho súng
Các bước thao tác cơ bản gồm:
+ Đặt súng ở thế chiến đấu.
+ Cân bằng ngang, dọc cho súng bằng Ni vô.
b. Tiến hành hiệu chỉnh cho súng
Đối với hiệu chỉnh bằng bia
Yêu cầu: Kích thước bia phải theo quy định của cục quân khí. Phải có giá treo và điều chỉnh được.
+ Đặt vũ khí ở thế chiến đấu và đã quy không.
+ Ngắm qua trục nòng hoặc đường sinh trục nòng để trục nòng (đường sinh) trùng với chữ thập trên bia .
3.1.3. Nội dung thực hành quy không, hiệu chỉnh.
3.1.3.1. Quy không
- Chuẩn bị.
+ Vị trí hiệu chỉnh: chọn nơi khô ráo, nền đất cứng, thoáng và có đủ khoảng rộng để thực hành hiệu chỉnh.
+ Dụng cụ kiểm tra, hiệu chỉnh, tháo lắp, bảo quản, kính ngắm, ống kiểm tra, dây dọi, thùng khẩu đội, vật liệu bảo quản...
+ Làm bia hiệu chỉnh: theo kích thước qui định của từng loại súng.
- Thực hành quy không.
+ Cân bằng ngang cho súng: bằng ni vô hoặc bằng bọt nước ngang của kính ngắm.
+ Cân bằng dọc cho súng bằng ni vô (quy không cho súng).
3.1.3.2. Hiệu chính.
Vũ khí sau khi được qui không ta tiến hành hiệu chính. Có hai cách hiệu chỉnh, hiệu chỉnh bằng điểm ngắm xa và hiệu chỉnh bằng bia kiểm tra.
- Hiệu chỉnh bằng điểm ngắm xa.
Đây là phương pháp cơ bản, chính xác và thông dụng nhất. Phương pháp này được áp dụng nhiều tại các đơn vị và được thực hiện sau khi súng đã được quy không, nó gồm các bước sau:
+ Đặt súng ở thế chiến đấu và đã được quy không.
+ Chọn điểm ngắm xa ở khoảng cách theo yêu cầu của từng loại súng (thông thường khoảng cách từ miệng nòng tới điểm ngắm phải lớn hơn 400m tối thiểu cũng đạt 100m).
- Hiệu chỉnh bằng bia.
Hiệu chỉnh bằng bia thường được thực hiện tại các trạm, xưởng, nhà máy, dùng trong trường hợp không có điểm ngắm xa, cách làm cũng tương tự như khi ta quy chính bằng điểm ngắm xa, chỉ khác là thay điểm ngắm xa bằng một bia đặt gần miệng nòng.
3.3. Xây dựng phim về quy trình kiểm tra, hiệu chỉnh súng SPG-9.
Như đã trình bày ở trên sẽ có 2 cách để hiệu chỉnh súng là bằng bia và điểm ngắm xa. Trong điều kiện không gian không cho phép nên bộ phim tập trung vào phương pháp hiệu chỉnh bằng bia và giới thiệu khái quát về phương pháp hiệu chỉnh bằng điểm ngắm xa.
3.3.1. Công tác chuẩn bị cho dựng phim
- Xây dựng kịch bản phim: Nôi dung bám sát vào nôi dung hiệu chỉnh mà cục quân khí biên soạn.
- Địa điểm quay : Tại khu kỹ thuật, chọn nơi khô ráo, nền đất cứng, thoáng và có đủ khoảng rộng để thực hành hiệu chỉnh, không có vật che khuất.
- Phương tiện quay: Máy quay
3.3.3. Các bước chuẩn bị hiệu chỉnh súng chống tăng 73mm SPG-9.
3.3.3.1. Chuẩn bị dụng cụ, bia hiệu chỉnh.
+ Dụng cụ hiệu chỉnh. (hình 3.5).
+ Làm bia hiệu chỉnh: theo kích thước qui định (hình 3.6).
3.3.3.3. Chuẩn bị trên bộ phận ngắm.
- Bước 1: Chuẩn bị kính ngắm
* Yêu cầu: Kính ngắm được bảo quản, lau chùi sạch sẽ trước khi mang hiệu chỉnh. Tiến hành kiểm tra mờ mốc trong kính ngắm bằng cách quan sát bên trong hệ quang của kính ngắm.
- Bước 2: Lắp kính ngắm vào bệ lắp kính ngắm
* Chú ý : Chiều lắp kính ngắm.
+ Mở khóa hãm của bệ lắp.
+ Lắp kính ngắm theo rãnh mang cá.
+ Đóng khóa hãm chắc chắn.
- Bước 3: Dựng đầu ngắm và điều chỉnh thức ngắm
* Yêu cầu: Thước ngắm để ở vị trí số 4.
3.3.5. Thực hành hiệu chính (kiểm tra hiệu chỉnh đường ngắm)
Có hai cách hiệu chỉnh: Hiệu bằng bia và hiệu chỉnh bằng điểm ngắm xa.
a. Hiệu chỉnh bằng bia
- Bước 1: Đặt bia cách miệng nòng một khoảng 40 ÷ 50 mét.
- Bước 2: Kiểm tra cơ cấu ngắm trực tiếp.
+ Ngắm qua lỗ ở dưỡng kiểm tra điều chỉnh chữ thập miệng nòng trùng với chữ thập THG trên bia. Sau đó cố định bia lại.
+ Ngắm qua kính ngắm trực tiếp
+ Kiểm tra vạch "+" của kính ngắm trực tiếp, điều chỉnh dấu "+" của vạch "KYM" của kính ngắm trực tiếp trùng với chữ thập THP trên bia.
- Bước 4: Kiểm tra cơ cấu ngắm cơ khí.
+ Yêu cầu đường ngắm qua thước ngắm cơ khí không ra khỏi vòng tròn THM trên bia. Nếu không đúng hiệu chỉnh lại đầu ngắm cho đúng.
• Dùng dụng cụ điều chỉnh đầu ngắm điều chỉnh về tầm.
• Điều chỉnh bệ di động, điều chỉnh về hướng.
- Bước 5: Kiểm tra lại kết quả theo thứ tự các bước đã làm
Nếu chính xác rồi thì thôi, nếu có bước nào không đạt, không trùng theo yêu cầu thì phải tiến hành quy chính lại từ đầu.
b. Hiệu chỉnh bằng điểm ngắm xa.
- Chọn điểm ngắm xa cách miệng nòng súng từ 800 - 1000m
- Bước 2: Ngắm qua kính ngắm trực tiếp. Kiểm tra vạch “+” của kính ngắm trực tiếp, ngắm qua kính ngắm dấu "+" của kính ngắm phải trùng với điểm ngắm xa đã chọn.
Sai số của vạch số OCK và vạch KYM không lớn hơn 0 - 01 (1 ly giác).
- Bước 3: Ngắm qua kính ngắm gián tiếp, yêu cầu vạch đứng của kính ngắm gián tiếp phải trùng với điểm ngắm xa nếu không trùng phải hiệu chỉnh lại như khi dùng hiệu chỉnh bằng bia.
3.3.6. Sản phẩm đồ án.
Thực tế tại đơn vị
+ Thực tế về đơn vị công tác một số cán bộ kỹ thuật thường quên các bước, thứ tự để hiệu chỉnh. Muốn có tài liệu thường liên hệ giáo viên của trường. Qua đó không đảm bảo thời gian và chất lượng huấn luyện cho chiến sỹ.
Thực tế học tập tại nhà trường
+ Thực tế tại nhà trường học tập, giáo trình hướng dẫn về quy không hiệu chỉnh súng SPG - 9 chỉ nêu ra các bước chung nhất. Người đọc rất khó hiểu thứ tự các bước cần làm như thế nào và cần đạt được kết quả như thế nào là chính xác.
+ Thời gian học chủ yếu nghiên cứu lý thuyết, thời gian thực hành còn hạn chế.
+ Súng học tập và kính ngắm số lượng ít và qua nhiều năm học tập đã hư hỏng nhiều bộ phận, nên gặp khó khăn trong vấn đề thực hành.
3.4. Hướng dẫn bảo quản và cách khắc phục hỏng hóc khi bắn.
3.4.1. Lau chùi, bôi trơn.
* Yêu cầu chung: Súng chống tăng SPG-9 cần được giữ ở trạng thái hoàn chỉnh và sẵn sàng chiến đấu. Muốn đạt được như vậy cần phải lau chùi và bôi trơn kịp thời, đầy đủ theo đúng các chu kỳ bảo dưỡng sửa chữa và khắc phục kịp thời những hỏng hóc.
* Thời điểm lau chùi, bảo quản:
Việc lau chùi súng được thực hiện vào những lúc:
- Sau khi bắn: lau chùi ngay sau khi kết thúc bắn tại trận địa. Lau sạch và tra dầu vào lòng nòng, buồng đốt mở rộng và khoá nòng. Tiến hành lau chùi sau mỗi lần bắn và cứ sau 3-4 ngày một lần.
- Sau mỗi lần chiếm lĩnh trận địa nhưng không bắn.
- Trong giai đoạn chiến đấu và diễn tập kéo dài.
* Vật liệu cần có khi bảo quản súng:
- Vải sạch để lau chùi.
- Dầu hoả để tẩy rửa cặn bẩn.
- Mỡ GOP - 54P để bôi trơn bề mặt ngoài các cơ cấu phát hoả bằng điện, khoá, các cơ cấu định tầm, hướng và các chi tiết của giá kính nhắm và kính ngắm.
3.4.2. Bảo quản súng và đạn
Người chỉ huy khẩu đội chịu trách nhiệm phân công giao nhiệm vụ giữ gìn, bảo quản súng, kính quang học, đạn dược cho các pháo thủ.
Trong doanh trại hay ở nhà kho, súng phải được bảo quản trong chỗ kín, có mái che, có thể trong hòm. Nếu để ở thế chiến đấu thì phải phủ bạt.
Kính ngắm được bảo quản trong hộp và để nơi khô ráo.
Đạn được bảo quản trong hòm, có nhà kho cất chứa. Khi vận chuyển phải thực hiện đúng quy tắc an toàn đạn dược.
3.4.3. Những hỏng hóc khi bắn và cách khắc phục.
Súng chống tăng SPG-9 được coi là tin cậy và không hỏng hóc khi nó được giữ gìn và bảo dưỡng đầy đủ, đúng qui định, tuy nhiên trong thực tế và do những nguyên nhân khách quan khác, các bộ phận của súng (đôi khi cả đạn) có thể bị hỏng hóc do mòn gẫy hoặc bị ẩm sẽ gây trở ngại cho quá trình bắn.
Kết luận chương 3
Trọng tâm của chương 3 là đã xây dựng được quy trình kiểm tra hiệu chỉnh súng một cách ngắn gọn và dễ hiểu. Xây dựng phim về kiểm tra hiệu chính súng, đây là tài liệu trực quan sinh động, không những giúp học viên học tập tại nhà trường mà còn giúp cán bộ huấn luyện, nhân viên kỹ thuật tại đơn vị nắm chắc lại nội dung, có một phương pháp giảng dạy sinh động, trực quan, dễ hiểu, nâng cao chất lượng. Người học dễ dàng lưu trữ và sử dụng này để ôn luyện và trao đổi mà không cần đến sự hướng dẫn của giáo viên, cán bộ huấn luyện kỹ thuật.
Ngoài ra đã đưa ra hướng dẫn về bảo quản, cách khắc phục hỏng hóc trong quá trình sử dụng súng một cách ngắn gọn dễ hiểu góp phần giữ vững độ tin cậy của súng. Đưa ra trình kiểm tra súng giúp cho người sử dụng hình dung trình tự kiểm tra tình trạng kỹ thuật của súng trước khi đưa súng đi bắn bảo đảm an toàn góp phần nâng cao chất lượng hiệu quả bắn.
ĐÁNH GIÁ KẾT LUẬN
A. ĐÁNH GIÁ
Trong quá trình làm đồ án, bản thân luôn tìm tòi, học hỏi và được sự hướng dẫn tận tình của thầy giáo: ThS ……………….. cùng các thầy giáo trong khoa Vũ khí, tôi đã hoàn thành được nội dung đồ án “Nghiên cứu xây dựng quy trình kiểm tra, hiệu chỉnh súng chống tăng 73mm SPG - 9” .
Trong đồ án tôi đã thực hiện được các nội dung trọng tâm như sau:
Chương 1: Tìm hiểu đặc điểm cấu tạo súng chống tăng SPG-9.
Đã khái quát về đặc điểm cấu tạo của súng, đặc biệt là đã làm rõ hơn về đặc điểm kết cấu bộ phận ngắm bổ sung thêm kiến thức về bộ phận ngắm, làm cơ sở để hiệu chỉnh bộ phận ngắm.
Chương 2: Cơ sở tính toán hiệu chỉnh bộ phận ngắm.
Khảo sát bài toán thuật phóng ngoài, cơ sở tính toán cho hiệu chỉnh. Xác định phương pháp hiệu chỉnh súng chống tăng và cơ sở kiểm tra hiệu chỉnh súng chống tăng SPG-9.
Chương 3: Xây dựng quy trình kiểm tra hiệu chỉnh súng chống tăng SPG-9.
Đã xây dựng phim về quy trình kiểm tra hiệu chỉnh súng chống tăng SPG-9.
B. KẾT LUẬN
Qua một thời gian làm và hoàn thành đồ án, bản thân tôi rút ra được một số bài học như sau:
- Bản thân đã làm quen với công tác nghiên cứu, giải quyết một vấn đề khoa học, tổng hợp lý thuyết để vận dụng vào thực tế một cách có khoa học.
- Tạo cho bản thân tác phong làm việc tích cực, nỗ lực, khoa học, tỉ mỉ và chính xác.
- Từ việc giải quyết các nội dung của đồ án tốt nghiệp bản thân đã tổng hợp được kiến thức cơ bản học tại trường, vận dụng được một phần lý thuyết vào thực tế để tìm hiểu nghiên cứu về đặc điểm thiết kế và sử dụng súng. Và đặc biệt là nội dung xây dựng quy trình kiểm tra hiệu chỉnh súng chống tăng SPG-9 giúp tôi nâng cao được kiến thức của bản thân, biết các bước tiến hành quá trình kiểm tra hiệu chỉnh súng, làm cơ sở để sau này ra đơn vị công tác có nguồn kiến thức nền tốt hơn.
- Mặc dù đã đạt được những kết quả trên nhưng đồ án của tôi còn nhiều vấn đề chưa thực sự hợp lý, do kiến thức còn hạn chế, bản thân cũng chưa có kinh nghiệm nghiên cứu, tìm hiểu vấn đề một cách khoa học nên không tránh khỏi những thiếu sót, rất mong sự chỉ bảo của các thầy giáo cũng như sự đóng góp của các đồng chí học viên khác./.
Cuối cùng tôi xin bày tỏ lòng cảm ơn sâu sắc đối với thầy: Ths……………….. cùng các thầy trong khoa Vũ khí đã giúp đỡ tôi trong quá trình làm đồ án.
Tôi xin chân thành cảm ơn!
Tp. Hồ Chí Minh, ngày … tháng … năm 20…
Học viên thực hiện
………………..
TÀI LIỆU THAM KHẢO
1. Giáo trình bảo quản, bảo dưỡng súng pháo. Trường Sỹ quan kỹ thuật quân sự, năm 2012.
2. Thạc sĩ Nguyễn Mạnh Hùng, giáo trình vũ khí bộ binh, Trường Sỹ quan Kỹ thuật Quân sự, năm 2016.
3. Hướng dẫn sử dụng súng chống tăng SPG - 9, Cục quân khí, NXB Quân đội nhân dân, năm 2002.
4. Giáo trình Thuật phóng ngoài, Học viện Kỹ thuật quân sự, năm 2003.
5. Phạm Thế Phiệt, Lý thuyết động cơ tên lửa, Học viện Kỹ thuật quân sự, Hà Nội, năm 1995.
6. Nguyễn Ngọc Du, Thuật phóng trong của súng pháo, Học viện kỹ thuật Quân sự, Hà Nội, năm 1976.
"TẢI VỀ ĐỂ XEM ĐẦY ĐỦ ĐỒ ÁN"
