LỜI MỞ ĐẦU
1. Lý do chọn đề tài
Vũ khí trang bị kỹ thuật có vai trò hết sức quan trọng, là yếu tố không thể thiếu được trong chiến đấu. Cùng với nhân tố quyết định là con người tạo nên sức mạnh của Quân đội nói riêng và lực lượng vũ trang nói chung. Trải qua cuộc chiến tranh giải phóng dân tộc và bảo vệ Tổ quốc cũng như những cuộc chiến tranh hiện đại ngày nay. Tác chiến trên không, bao giờ cũng được thực hiện đầu tiên và là sức mạnh chính của địch. Vì thế mà Quân đội ta cần phải quan tâm nhiều đến hệ thống phòng không của đất nước, bởi đây là lực lượng tác chiến đầu tiên của Quân đội. Pháo phòng không 37mm K65-2 là hỏa lực phòng không cơ bản để bảo vệ các mục tiêu quân sự quan trọng, chống lại hỏa lực của các loại máy bay bay thấp và máy bay ném bom của địch. Đồng thời cho phép bắn trực tiếp vào mục tiêu trên bộ cũng như mục tiêu trên biển.
Trong giai đoạn hiện nay, các loại vũ khí hiện đại phát triển nhanh nhưng pháo 37mm K65-2 vẫn giữ vai trò quan trọng trong biên chế của nước ta với số lượng lớn. Khả năng chiến đấu của pháo phòng không 37mm K65-2 là tổng hợp tính năng tác chiến của các bộ phận của pháo kết hợp với hành động của pháo thủ và chiến thuật. Trong đó, bộ phận khóa nòng pháo phòng không 37mm K65-2 góp vai trò vô cùng quan trọng trong thực hiện phát bắn và chuyển động của toàn bộ thân pháo. Do đó khóa nòng chịu tác động của áp lực, nhiệt độ khí thuốc và tác động của các bộ phận khác. Điều này làm cho khóa nòng bị biến đổi ứng suất và biến dạng ở từng thời điểm là khác nhau. Vì vậy, với tầm quan trọng như đã đề cập ở trên cùng với mục đích phục vụ quá trình công tác sau này và với kiến thức về pháo phòng không đã được trang bị trong quá trình học tập tại trường nên tôi thực hiện đề tài: “Nghiên cứu tính toán ứng suất biến dạng bộ phận khóa nòng PPK 37mm K65-2”.
2. Mục tiêu của đề tài
Khảo sát ứng suất biến dạng của khóa nòng pháo phòng không 37mm K65-2 bằng phần mền Ansys. Từ đó làm cơ sở để tính toán thiết kế và nghiệm bền bộ phận khóa nòng.
3. Nhiệm vụ nghiên cứu
- Nghiên cứu đặc điểm cấu tạo của khóa nòng pháo phòng không 37mm K65-2, phân loại các loại khóa nòng.
- Khảo sát ứng suất biến dạng của khóa nòng pháo phòng không 37mm K65-2.
- Lập quy trình công nghệ sửa chữa khóa nòng và quy trình công nghệ gia công mũi kim hỏa pháo phòng không 37mm K65-2.
4. Đối tượng và phạm vi nghiên cứu
- Đối tượng nghiên cứu: Pháo phòng không 37mm K65-2.
- Phạm vi nghiên cứu: Khóa nòng của pháo phòng không 37mmK65-2.
5. Phương pháp nghiên cứu
- Nghiên cứu lý thuyết.
- Sử dụng phần mềm Ansys khảo sát ứng suất biến dạng của khóa nòng.
- Nghiên cứu các tài liệu.
6. Tình hình nghiên cứu liên quan đến đồ án
Hiện nay, có rất nhiều đồ án nghiên cứu chung về pháo phòng không 37mm K65-2. Đồ án có sử dụng tài liệu của các đồ án, đề tài nghiên cứu trước đó, có tính kế thừa, phát huy mạnh mẽ. Tham khảo các tài liệu có liên quan đến pháo phòng không 37mm K65-2.
7. Sản phẩm của đồ án
- Bản vẽ nội dung chính.
- Bản vẽ kết quả ứng suất biến dạng.
- Bản vẽ nguyên công.
8. Kết cấu của đồ án
Gồm 3 chương:
- Chương 1: Tổng quan về pháo phòng không 37mm K65-2 và khóa nòng.
Trong chương đầu, đồ án sẽ giới thiệu về các loại khóa nòng và đặc điểm, cấu tạo của khóa nòng pháo phòng không 37mm K65-2. Chương 1 sẽ tìm hiểu sâu về bộ phận khóa nòng pháo phòng không 37mm K65-2.
- Chương 2: Khảo sát ứng suất biến dạng khóa nòng pháo phòng không 37mm K65-2.
Ở chương này, đồ án sẽ khảo sát ứng suất biến dạng của khóa nòng pháo phòng không 37mm K65-2.
- Chương 3: Lập quy trình công công nghệ sửa chữa khóa nòng và quy trình công nghệ gia công mũi kim hỏa pháo phòng không 37mm K65-2.
Trong quá trình làm đồ án, tôi đã nhận được sự hướng dẫn và giúp đỡ tận tình của các thầy trong Khoa Vũ khí và giáo viên hướng dẫn: TS ………………, giúp cho đồ án của tôi được hoàn thành. Tuy nhiên, do kiến thức còn hạn chế nên không thể tránh khỏi những sai sót. Do vậy rất mong được sự chỉ bảo tận tình của các thầy Khoa Vũ khí để giúp cho kiến thức của tôi được hoàn thiện hơn, đáp ứng được yêu cầu nhiệm vụ công tác sau này./.
…., ngày … tháng … năm 20…
Học viên thực hiện
………………
CHƯƠNG 1
TỔNG QUAN VỀ PHÁO PHÒNG KHÔNG 37mm K65-2 VÀ KHÓA NÒNG

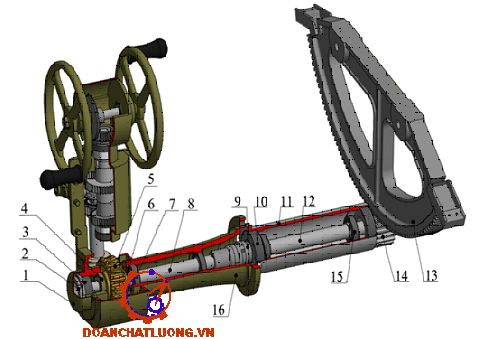

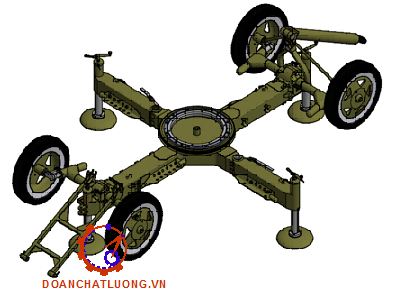

1.1. Tổng quan về pháo phòng không 37mm K65-2
1.1.1. Công dụng
- Pháo phòng không 37mm K65-2 dùng để tiêu diệt các loại mục tiêu trên không như: Máy bay, quân nhảy dù, đèn chiếu sáng … ở cự ly nhỏ hơn 4000m và độ cao nhỏ hơn 3000m.
- Khi cần thiết pháo còn được dùng để tiêu diệt các mục tiêu mặt đất như: Xe tăng, xe bọc thép, lô cốt, hỏa điểm, tàu, xuồng và sinh lực địch. Do có tính cơ động tốt nên yểm trợ một cách có hiệu quả cho bộ đội khi hành quân.
1.1.2. Tính năng kỹ chiến thuật
1.1.2.1. Tính năng
Pháo phòng không 37mm K65-2 có cấu tạo gọn nhẹ, tính cơ động cao, uy lực lớn, có khả năng vừa hành quân vừa chiến đấu, hạn chế khả năng bắn phá của các loại máy bay tiêm kích, cường kích ở tầm thấp nên thường được biên chế thành đại đội hoặc tiểu đoàn làm các nhiệm vụ:
- Nằm trong đội hình các sư đoàn bộ binh để bảo vệ cho bộ binh trong hành quân và chiến đấu. .
- Nằm trong các cụm hỏa lực phòng không hoặc độc lập để bảo vệ các mục tiêu như: Trận địa tên lửa, nhà máy, cầu cống, khu công nghiệp,…
1.1.2.2. Số liệu kỹ chiến thuật
- Sơ tốc đầu đạn (V0) 880 - 900 m/s
- Tầm bắn xa nhất (Dmax) 8500 m
- Tầm bắn cao nhất (Hmax) 6700 m
- Cự ly hiệu quả (Dhq) 4000 m
- Độ cao hiệu quả (Hhq) 3000 m
- Áp suất lớn nhất trong lòng nòng (Pmax) 2800 KG/cm2
- Góc quay tầm -10o ¸ 85o
- Góc quay hướng n.360o
- Cỡ nòng 37 mm
- Chiều dài nòng 2410 mm
- Chiều dài của nòng có loa che lửa 2700 mm
- Khoảng cách giữa hai trục nòng 212 mm
1.1.3. Đặc điểm pháo phòng không 37mm K65-2
- Thân pháo: Có loa che lửa ở đầu nòng, nòng lùi ngắn đẩy lên ngay, khóa nòng nằm chờ, tốc độ bắn lớn làm nguội nòng bằng cách thay nòng.
- Khoá nòng: Là loại khoá nòng then đứng, mở khoá nòng tự động nhờ năng lượng khối lùi, đóng khoá nòng nhờ lò xo riêng. Phát hoả nhờ lò xo kim hoả.
- Tiếp đạn: Thuộc loại tiếp đạn bằng kẹp, tự động nạp đạn và hành trình tống đạn gồm hai giai đoạn: giai đoạn cưỡng bức và giai đoạn quán tính, có cơ cấu bảo hiểm chống hỏng khi kẹt đạn.
- Máy hãm lùi - đẩy lên: Máy hãm lùi thuỷ lực vòng điều tiết, cán điều tiết; máy đẩy lên kiểu lò xo.
1.2. Tổng quan về khóa nòng
1.2.1. Khái quát chung về khóa nòng
1.2.1.1. Công dụng, yêu cầu kỹ thuật, phân loại khóa nòng
a. Công dụng
Khóa nòng là tập hợp các chi tiết, cơ cấu để bịt kín và khóa chắc lòng nòng trước khi bắn, đóng khóa, phát hỏa, mở khóa, rút và hất vỏ đạn. Để thực hiện được các nhiệm vụ trên khóa nòng cần có những cơ cấu (bộ phận) chính sau:
- Bộ phận bịt kín.
- Bộ phận phát hỏa.
- Bộ phận mở khóa.
- Bộ phận đóng khóa.
c. Phân loại khóa nòng
Khóa nòng của súng pháo hiện nay rất đa dạng. Chúng có thể được phân loại theo nhiều cơ sở khác nhau. Thông thường người ta dựa vào hình dáng, đặc điểm cấu tạo, phương chuyển động của chi tiết khóa hoặc đặc điểm làm việc của cơ cấu khóa để phân loại khóa nòng.
* Phân loại dựa vào hình dạng khóa nòng:
Dựa vào hình dạng chi tiết chính của cơ cấu khóa (thân khóa, đầu khóa người ta chia khóa nòng thành hai loại là: khóa nòng then và khóa nòng vít.
- Khóa nòng vít: Thân khóa có dạng hình trụ, trên thân khóa có các vòng ren gián đoạn để ăn khớp với các vòng ren gián đoạn của hộp khóa nòng đảm bảo khóa chắc đuôi nòng.
- Khóa nòng then: Khóa nòng then thường có dạng lăng trụ bốn mặt và phương chuyển động vuông góc với trục nòng.
* Phân loại theo tính chất chuyển động để đóng mở khóa
- Theo phương chuyển động để đóng mở khóa nòng:
+ Khóa nòng trượt dọc: là loại khóa nòng có phương chuyển động song song với trục lòng nòng.
+ Khóa nòng ngang: Khóa nòng có phương chuyển động vuông góc với trục lòng nòng được gọi là khóa nòng ngang (còn gọi là khóa nòng then). Loại này được áp dụng khá rộng rãi ở pháo mặt đất, pháo tăng, phác tự hành, pháo phòng không, pháo tàu như: 85mm Д44, 122mm Д74, 122mm Д30, 105mm-M101, M101 (Mỹ), 10-T2C, 23mm ЗУ23-2, 37mm K39, 37mm K65-2, pháo tàu 76mm.
* Theo số lượng các chuyển động để đóng và mở đuôi nòng
- Khóa nòng vít được chia ra như sau:
+ Khóa nòng một hành trình: Khóa nòng vít một hành trình còn gọi là khóa nòng lệch tâm. Ở khóa nòng loại này chỉ cần quay một góc 1800 phần thân khóa sẽ ra khỏi đuôi lòng nòng và khóa nòng được mở. Loại này được áp dụng trên pháo 75mm kiểu cổ của Pháp.
+ Khóa nòng hai hành trình: Các khóa nòng vít trượt dọc hoặc mở sang bên phần lớn đều thuộc về khóa nòng vít hai hành trình vì khi hoạt động thân khóa thực hiện hai chuyển động sau:
Một hành trình quay quanh trục thân khóa một góc nào đó để tách liên kết hoặc liên kết với hộp khóa nòng.
Một hành trình quay sang bên một cung (tiến – lùi đối với khóa nòng trượt dọc) để mở hoặc bịt kín đuôi nòng.
* Phân loại theo phương pháp khóa lòng nòng khi bắn
Theo phương pháp khóa lòng nòng khi bắn người ta chia khóa nòng thành các nhóm chính như sau:
- Khóa nòng khóa cưỡng bức.
- Khóa nòng khóa quán tính.
* Phân loại dựa vào đặc điểm làm việc của khóa nòng trượt dọc:
Khóa nòng trượt dọc gồm các loại như sau:
- Khóa nòng có đầu quay để khóa: (còn gọi là khóa nòng vít)
+ Ưu điểm: Kết cấu tương đối đơn giản, đóng khóa chắc chắn.
+ Nhược điểm: Chịu lực không đối xứng, khi đóng mở khóa xảy ra va chạm làm bề mặt làm việc chóng mòn.
* Phân loại theo mức độ tự động các động tác:
- Khóa nòng tự động.
- Khóa nòng bán tự động.
- Khóa nòng không tự động.
1.2.2. Tổng quan về khóa nòng pháo phòng không 37mm K65-2
1.2.2.1. Công dụng
- Cùng với vỏ đạn bịt kín phía sau đuôi nòng;
- Tự động đóng khóa nòng khi tống đạn và phát hỏa cho đạn;
- Tự động mở khóa nòng khi thân pháo lùi và hất vỏ đạn ra ngoài.
1.2.2.2. Cấu tạo
a. Thân khóa nòng
- Công dụng: Thân khóa cùng với vỏ đạn và bộ phận đóng mở bịt kín, khóa chắc phía sau đuôi nòng. Thân khóa còn dùng để chưa bộ phận phát hỏa.
- Cấu tạo:
+ Thân khóa hình nêm.
+ Phía trước thân khóa có khối lồi vát, mặt vát phía trên của khối lồi có tác dụng định hướng đẩy viên đạn vào buồng đạn hết mức khi đóng khóa. Trên khối vát lồi có mặt gương khóa nòng, ở giữa mặt gương có lỗ để kim hỏa. Hai bên có hai phần khuyết để lắp hai bàn đẩy.
+ Giữa thân khóa nòng có lỗ dọc hướng theo trục nòng để lắp kim hỏa, lò xo và nắp kim hỏa.
+ Phía dưới bên trong có lỗ lắp khóa lẫy và lỗ lắp trục cần lẫy 3 chân.
+ Mặt sau khóa của khóa nòng nghiêng một góc =10 so với mặt phẳng vuông góc với trục nòng để đóng khóa được chắc chắn và giảm ma sát khi đóng mở khóa.
b. Cơ cấu đóng mở khoá nòng:
- Công dụng: Dùng để đóng mở khóa nòng bằng tay và đóng mở khóa nòng tự động.
- Cấu tạo: Trục đóng mở; cần đóng mở; cần khóa; cơ cấu đóng khóa; nắp mở tự động.
+ Nắp mở tự động: Phía trước có gờ liên kết, phía sau có khóa nắp. Bên trong có biên mở khóa để mở khóa nòng tự động, ngoài ra có tay đóng khóa nòng, trong có bản ép và lò xo.
+ Cơ cấu đóng khoá: Ống lò xo; lò xo khoá nòng; cán lò xo khoá nòng; đai ốc ép; mũ tỳ; nắp chứa bản cam mở khoá.
+ Cần khoá: Có ổ then hoa để liên kết với trục đóng mở, gờ cung để khớp với khuyết trên hộp khoá nòng chống tự tháo cho cần khoá. Tay nối có tai nối được liên kết với cần khoá bằng trục để liên kết với móng của cán lò xo đóng khoá.
c. Cơ cấu phát hoả
- Công dụng: Dùng để phát hỏa cho đạn.
- Cấu tạo: Thân kim hoả, mũi kim hoả, lò xo kim hoả, nắp chặn kim hoả, cần lẫy ba chạc, trục cần lẫy, khoá lẫy, lò xo khoá lẫy.
+ Thân kim hoả: Trên thân có các rãnh dọc để giảm ma sát khi chuyển động và chứa dầu mỡ khi bôi trơn. Sống định hướng phía trước có mặt tì và có ren liên kết với mũi kim hoả, bên trong rỗng chứa lò xo kim hoả.
+ Mũi kim hoả: Có 2 mặt bằng để lắp clê khi tháo lắp hoăc điều chỉnh. Phần sau có ren để liên kết với thân kim hoả.
d. Cơ cấu hất vỏ đạn
- Công dụng: Giữ khóa ở tư thế đóng mở, hất vỏ đạn sau mỗi phát bắn.
- Cấu tạo: Trục cần hất vỏ đạn ; nhíp cần hất vỏ đạn ; hai cần hất vỏ đạn, lò xo.
1.2.2.2. Hoạt động của bộ phận khóa nòng pháo phòng không 37mm K65-2
a. Vị trí của các bộ phận ở trạng thái bình thường
- Thân khóa ở vị trí trên cùng, lò xo khóa nòng, lò xo kim hỏa nén ít nhất.
- Mũi kim hỏa nhô khỏi mặt gương khóa nòng, lò xo khóa lẫy bị nén, chân ngắn của cần lẫy 3 chân đè lên mặt bằng khóa lẫy.
- Mặt cong của cần đóng mở tỳ vào mặt cong của biên hình đóng khóa trên thân khóa.
c. Chuyển động khi đóng khóa nòng bằng tay
- Dùng tay ép mạnh tay đóng khóa , mấu tỳ của bản ép tác dụng vào tai của cần hất vỏ đạn làm trục cần hất vỏ đạn quay, móc của cần hất vỏ đạn rời khỏi móc của cần hất vỏ đạn rời khỏi móc của bản đẩy trên thân khóa, khóa nòng được tự do.
- Dưới tác dụng của lò xo khóa nòng, cần đóng mở tiếp tục đội thân khóa đi lên, khi gặp bản chặn chữ T trên hộp khóa nòng thì dừng lại. Cần đóng mở tiếp tục quay, mặt cong của cần đóng mở tỳ vào mặt cong của biên hình trên thân khóa, đồng thời mấu vát trên cần đóng mở tỳ vào mặt vát của khóa lẫy làm khóa lẫy tụt vào, lò xo khóa lẫy nén.
e. Chuyển động khi đóng khóa nòng tự động
- Khi viên đạn được tống từ máng tống đạn vào buồng đạn, gờ đáy đạn tác dụng vào móng của hai cần hất vỏ đạn làm hai cần hất vỏ đạn quay về trước.
- Dưới tác dụng của lò xo khóa nòng mọi chuyển động giống như khi đóng khóa nòng bằng tay, chỉ khác là khi thân khóa đi lên thì mặt vát phía trên khối lồi đẩy viên đạn vào hết mức và kim hỏa nhô khỏi mặt gương khóa nòng thì phát hỏa cho đạn.
KẾT LUẬN CHƯƠNG 1
Trong Chương 1, đã giới thiệu một cách tổng quan về pháo phòng không 37mm K65-2. Trong đó giới thiệu một số bộ phận chính của pháo phòng không 37mm K65-2. Đặc biệt đi sâu vào phân tích làm rõ công dụng, cấu tạo và hoạt động của bộ phận khóa nòng pháo phòng không 37mm K65-2. Qua đó làm cơ sở để tiến hành giải quyết những vấn đề đặt ra ở Chương 2 và Chương 3.
Chương 2 sẽ tiến hành xây dựng mô hình bài toán, khảo sát ứng suất biến dạng của bộ phận khóa nòng pháo phòng không 37mm K65-2.
CHƯƠNG 2
KHẢO SÁT ỨNG SUẤT BIẾN DẠNG KHÓA NÒNG PHÁO PHÒNG KHÔNG 37mm K65-2
2.1. Xây dựng mô hình tính toán
2.1.1. Các lực tác dụng lên khóa nòng

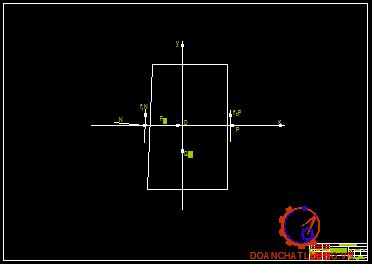

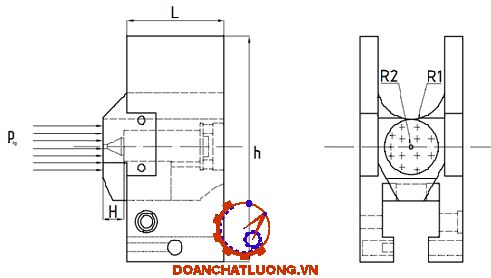

Sơ đồ các lực tác dụng lên khóa nòng khi bắn như hình 2.1. Từ sơ đồ ta có:
P : Lực khí thuốc tác dụng vào đáy lòng nòng.
N : Phản lực pháp tuyến của hộp khóa nòng.
F1 = f1.N : Lực ma sát tác dụng vào thân khóa từ các phần tựa của hộp khóa nòng.
F2 = f2.Pđa : Lực ma sát tác dụng vào thân khóa từ phía đáy vỏ đạn.
f1 ,f2 : Các hệ số ma sát.
2.1.2. Các giả thiết cơ bản
- Chỉ xét lực khí thuốc tác dụng vào đáy lòng nòng.
- Các lực còn lại nhỏ hơn nhiều so với lực khí thuốc tác dụng vào đáy lòng nòng nên bỏ qua.
- Mặt sau thân khóa liên kết cố định với hộp khóa nòng lực khí thuốc tác dụng vào đáy lòng nòng.
- Lực khí thuốc tác dụng vào đáy lòng nòng đạn phân bố đều.
2.1.3. Mô hình khóa nòng

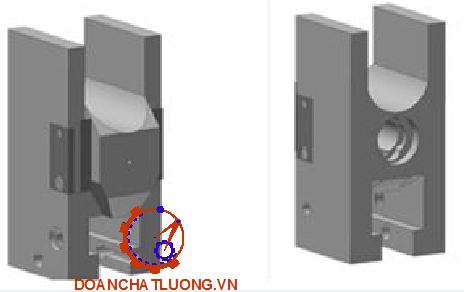

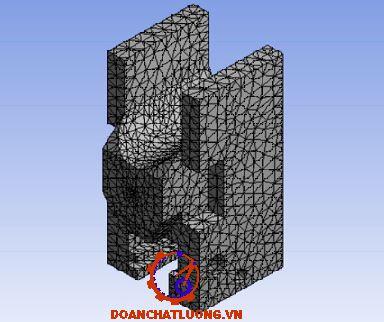

Mô hình bài toán như hình 2.2.
2.2. Giải bài toán thuật phóng trong cho pháo phòng không 37mm K65-2
Giải bài toán thuật phóng trong là để tìm ra quy luật thay đổi của áp suất khí thuốc và tốc độ chuyển động của đạn dưới dạng hàm số của quãng đường đạn chuyển động p(l), v(l) và hàm số của thời gian p(t), v(t).
2.1.1. Các giả thiết cơ bản
- Thuốc phóng cháy theo quy luật hình học và quy luật của thuốc phóng được biểu diễn bởi công thức u = u1.p (cháy theo quy luật tuyến tính).
- Các công thứ yếu của khí thuốc đều tỷ lệ với công chủ yếu làm đạn chuyển động tịnh tiến và được tính đến bởi hệ số không đổi φ.
- Toàn bộ liều thuốc cháy trong điều kiện môi trường có áp suất như nhau và bằng áp suất thuật phóng p.
- Các đặc trưng hình dạng và các đặc trưng thuốc phóng, khí thuốc... đều giữ không đổi.
- Số mũ đoạn nhiệt k = 1 + θ được xem là không đổi và bằng giá trị trung bình của nó trong khoảng nhiệt độ từ nhiệt độ cháy của thuốc đến nhiệt độ của khí thuốc ở thời điểm đạn bay ra khỏi miệng nòng.
2.1.3. Thông số đầu vào
- Cỡ nòng d = 0,037 m
- Diện tích thiết diện ngang lòng nòng S = 0,0011 m2
- Thể tích buồng đốt W0 = 0,000268 m3
- Quãng đường đạn chuyển động trong lòng nòng ld = 2,1 m
- Xung lượng toàn phần của khí thuốc Ik = 61000 N.s/m2
- Trọng lượng liều thuốc phóng ω = 0,21 N
- Cộng tích của khí thuốc α =0,001 m3/kg
- Trọng lượng đầu đạn q = 0,732 N
- Gia tốc trọng trường g = 9,8 m/s2
- Áp suất tống đạn p0 = 3000000 Pa
- Lực thuốc phóng f = 950000 J/kg
- Mật độ thuốc phóng δ = 16000 N/m3
- Bề dày của thuốc phóng 2e1 = 0,7 mm
- Hệ số hình dạng thuốc phóng χ =1,06; χ.λ = -0,06
2.1.4. Phương pháp Runge-Kutta giải hệ phương trình vi phân
Có nhiều phương pháp tích phân bằng số có thể áp dụng để giải bài toán cơ bản thuật phóng trong. Ở đây trình bày phương pháp Runge-Kutta là phương pháp hiện đang được ứng dụng rộng rãi và rất dễ chương trình hóa trên máy tính.
Khi áp dụng công thức Runge-Kutta giải bài toán cơ bản thuật phóng trong, cần phải viết hệ phương trình thuật phóng ở dạng các đạo hàm cấp 1. Ta cần biết được giá trị đầu vào của các biến và xác định được bước lấy tích phân h.
2.1.5. Giải bài toán thuật phóng trong
Với những số liệu đầu vào, sử dụng phần mềm Excel để giải hệ phương trình vi phân ta thu được kết quả:
- Thời điểm thuốc phóng cháy hết: 0,00372s.
- Thời điểm đạn ra khỏi nòng: 0,00444s.
- Tại từng thời điểm đặc trưng thuật phóng:
pm=273,5 MPa; vm=271,66 m/s; lm=0,103 m.
pk=85,19 MPa; vk=792,18 m/s; lk=1,509 m.
pd=65,43 MPa; vd=859,06 m/s; ld=2,071 m.
Như vậy kết quả pmax và vd tính toán được so với tài liệu có sai lệch là:
Δpm = 0,65 [kG/cm2]
Δpm% = 2,3%
Δvd = 20,94 [m/s]
Δvd% = 2,38%
Kết quả tính toán có sự chênh lệch với số liệu thiết kế, tuy nhiên sai số nhỏ hơn 5%, các sai lệch nằm trong giới hạn cho phép. Như vậy có thể kết luận kết quả tính toán của bài toán thuật phóng trong là phù hợp và tin cậy.
2.3. Khảo sát ứng suất biến dạng của khóa nòng
2.3.1. Giới thiệu phần mềm Ansys
- Ngày nay với sự phát triển mạnh mẽ của các ngành công nghiệp thì việc ứng dụng các phần mềm số là rất quan trọng. Nó không những giúp mô phỏng một cách gần đúng các mô hình cần chế tạo…mà còn giảm chi phí sản xuất, giảm các công đoạn kiểm tra đánh giá. Từ đó giảm giá thành sản phẩm. Trước đây, để tính toán các mô hình người ta dung các phương pháp thủ công là tính bằng tay nhờ các công thức thực nghiệm.
- Ansys Workbench là một trong nhiều chương trình phần mềm công nghiệp, sử dụng phương pháp phần tử hữu hạn (FEM) để phân tích bài toán vật lý – cơ học, chuyển các phương trình vi phân, phương trình đạo hàm riêng về dạng hàm số, với việc sử dụng phương pháp rời rạc hóa và gần đúng để giải.
- Lợi thế của Ansys Workbench:
+ Khả năng nhập mô hình hình học.
+ Khả năng chia lưới tốt.
+ Tích hợp nhiều công cụ.
+ Khả năng kết hợp theo hai hướng với CAD.
- Để giải một bài toán bằng phần mềm Ansys workbench, cần đưa ra các điều kiện ban đầu và điều kiện biên cho mô hình. Các ràng buộc, các nội lực hoặc các ngoại lực (lực, chuyển vị, nhiệt độ, mật độ) được đưa vào từng nút, từng phần tử trong mô hình hình học. Cụ thể các bước của quá trình mô phỏng như sau:
+ Mô hình hoá hình học 3D. Thường thì chúng ta sử dụng các phần mềm khác để mô hình hoá sau đó chuyển về Ansys. Vì khả năng mô hình hoá của Ansys kém hơn nhiều.
+ Nhập chọn mô hình vật liệu cho từng chi tiết: Nhập các thuộc tính cơ học, nhiệt và các vật liệu không phải chỉ là các giá trị cố định về giới hạn đàn hồi, giới hạn chảy, mà cho phép nhập quan hệ ứng suất và biến dạng, quan hệ đó là quan hệ phi tuyến và phụ thuộc nhiệt độ và tốc độ biến dạng.
+ Chọn phương pháp giải bài toán: Bài toán tính bền tĩnh hay động, bài toán mỏi, hay dao động, bài toán nhiệt đơn thuần hay bài toán đồng tác dụng nhiệt và cơ…
+ Tiến hành chạy phân tích để giải bài toán.
+ Lấy kết quả: Vào result để chọn các kết quả cần phân tích: Chuyển vị, ứng suất, biến dạng…tuỳ theo yêu cầu người dùng…Sau đó so với các tiêu chuẩn bền để phán xét chỗ nào bền, chỗ nào sẽ bị hỏng, từ đó chỉnh lại kết cấu để tránh các sai hỏng.
2.3.2. Trình tự thiết lập chương trình
Sau đó chúng ta tiến hành khảo sát ứng suất biến dạng theo các bước sau:
- Khai báo thông số của vật liệu: Vào Engineerimg Data để khai báo các thông số vật liệu.
- Đưa mô hình vào phần mềm.
- Tiến hành chia lưới.
- Đưa ra các điều kiện biên.
- Tiến hành chạy chương trình, giải quyết bài toán
2.3.2.1. Nhập thông số vật liệu của khóa nòng
Để bảo đảm khả năng làm việc của khóa nòng, ta chọn vật liệu cho khóa nòng là thép hợp kim 40Cr có các thông số như bảng.
Chú ý rằng: Một số các thông số của vật liệu chưa có được do chưa được tiến hành trong thực nghiệm.
Sau đó tiến hành đưa những thông số cần tìm vào Engineering Data trong Ansys Workbench.
2.3.2.3. Tiến hành chia lưới
Để khảo sát được ứng suất biến dạng cần chia mô hình khóa nòng thành nhiều phần tử để tính toán. Môi trường Ansys sử dụng rất nhiều phần tử và rất nhiều phương pháp chia lưới đặc biệt cho từng phần tử, từng dạng kết cấu. Chia lưới cho mô hình 2D và 3D. Nhưng chủ yếu phục vụ cho việc chia lưới trong mô hình 3D. Bao gồm những phương pháp sau đây:
- Chia lưới tự động (Automatic).
- Chia lưới theo phần tử tứ diện (Tetrahedrons) hay còn gọi tắt là Tet:
+ Chia lưới từ ngoài vào trong (Patch Conforming).
+ Chia lưới từ trong ra (Patch Independent).
- Chia lưới theo dải (MutilZone) chủ yếu sử dụng phần tử hexahedral.
- Hex dominant.
2.3.2.5 Kết quả tính toán
Trên cơ sở các điều kiện biên và thông số đầu vào ta sẽ tiến hành chạy phân tích dữ liệu. Kết quả được đưa ra dưới đây:

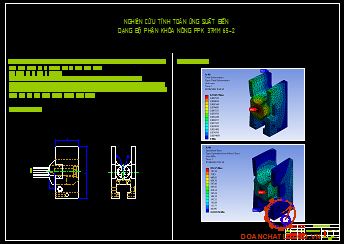

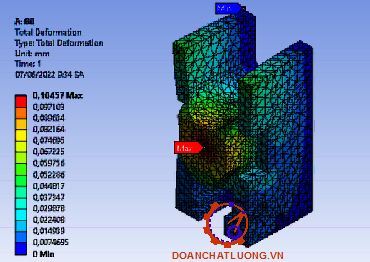

- Kết quả biến dạng của khóa nòng được biểu diễn trên hình 2.12.
Nhận xét: Ta thấy biến dạng của khóa nòng phân bố có sự khác nhau trên thân khóa qua các màu sắc khác nhau. Các biến dạng tập trung chủ yếu tại vị trí mặt gương khóa nòng và gần mặt gương khóa nòng. Đặc biệt biến dạng tập trung chủ yếu ở xung quanh lỗ kim hỏa. Càng ra xa lỗ kim hỏa thì biến dạng càng giảm dần. Ở các vị trí phía sau thân khóa mức độ biến dạng không đáng kể gần như bằng không. Qua đó biết được những vị trí dễ xảy ra hỏng hóc trên thân khóa nòng. Có thể thấy rằng độ lớn của biến dạng được biểu thị qua màu sắc, màu càng đậm ứng suất sinh ra càng lớn:
+ Giá trị biến dạng lớn nhất:
+ Giá trị biến dạng nhỏ nhất:
- Kết quả ứng suất của khóa nòng được biểu diễn trên hình 2.13.
Nhận xét: Ta thấy ứng suất của khóa nòng phân bố có sự khác nhau trên thân khóa qua các màu sắc khác nhau. Các ứng suất tập trung chủ yếu tại vị trí mặt gương khóa nòng và gần mặt gương khóa nòng. Đặc biệt ứng suất nhiều ở trung tâm của mặt gương khóa nòng, xung quanh lỗ kim hỏa. Ở các vị trí phía sau thân khóa mức độ ứng suất không đáng kể gần như bằng không.
2.3.3. Khảo sát ảnh hưởng của một thông số hình học
Trên cơ sở giữ nguyên các trình tự chương trình tính toán và thay đổi áp suất Plg, hệ số đàn hồi của vật liệu, kích thước H để khảo sát ứng suất biến dạng của khóa nòng.
2.3.3.1. Khi thay đổi áp suất Plg

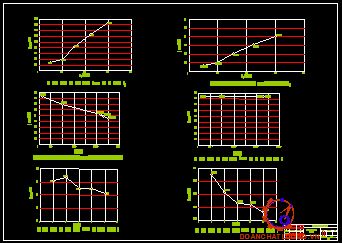

Ta tiến hành thay đổi các giá trị Plg để khảo sát ứng suất biến dạng của khóa nòng, được kết quả như bảng 2.1.
Nhận xét: Qua bảng kết quả và đồ thị ta thấy được ứng suất và áp suất khí thuốc tác dụng vào đáy lòng nòng có quan hệ chặt chẽ với nhau. Khi giảm các giá trị áp suất Plg từ 306,32MPa đến 80MPa thì giá trị ứng suất của khóa nòng cũng giảm từ 852,25MPa đến 222,58MPa. Khi tăng các giá trị áp suất Plg từ 306,32MPa đến 500MPa thì giá trị biến dạng của khóa nòng cũng tăng từ 852,25MPa đến 1391,1MPa.
Nhận xét: Qua bảng kết quả và đồ thị ta thấy được biến dạng và áp suất khí thuốc tác dụng vào đáy lòng nòng có quan hệ chặt chẽ với nhau. Khi giảm các giá trị áp suất Plg từ 306,32MPa đến 80MPa thì giá trị biến dạng của khóa nòng cũng giảm từ 0,10457mm đến 0,027311mm. Khi tăng các giá trị áp suất Plg từ 306,32MPa đến 500MPa thì giá trị biến dạng của khóa nòng cũng tăng từ 0,10457mm đến 0,17069mm.
2.3.3.3. Khi thay đổi kích thước H của khóa nòng
Ta tiến hành thay đổi kích thước H củakhóa nòng để khảo sát ứng suất biến dạng của khóa nòng, được kết quả như sau:
b. Kết quả tính toán
Ở đây ta chỉ thay đổi kích thước bề dày của khóa nòng, còn lại giữ nguyên các điều kiện còn lại để tính toán.
Nhận xét: Qua bảng kết quả và đồ thị ta thấy khi tăng kích thước H của khóa nòng từ 17mm đến 19 mm thì giá trị biến dạng của khóa nòng giảm từ 0,10457mm đến 0,10321mm. Khi giảm bề dày mặt gương khóa nòng từ 17mm đến 15mm thì giá trị biến dạng của khóa nòng tăng từ 0,10457mm đến 0,10898mm. Qua đó khi tính toán thiết kế khóa nòng cần chú ý các kích thước bảo đảm độ bền cho khóa nòng khi làm việc.
Nhận xét: Qua bảng kết quả và đồ thị ta thấy khi tăng kích thước H của khóa nòng từ 17mm đến 19 mm và giảm bề dày mặt gương khóa nòng từ 17mm đến 15mm thì giá trị ứng suất của khóa nòng cũng biến đổi theo. Khi thay đổi kích thước H ta thấy nó ảnh hưởng rất lớn đến ứng suất của khóa nòng, nó có thể gây tăng hoặc giảm ứng suất. Qua đó khi tính toán thiết kế khóa nòng cần chú ý các kích thước bảo đảm độ bền cho khóa nòng khi làm việc.
KẾT LUẬN CHƯƠNG 2
Qua nghiên cứu chương 2, chúng ta đã đi tìm hiểu được trình tự tính toán ứng suất biến dạng bằng phần mềm Ansys Workbench. Thông qua đó khảo sát được ứng suất biến dạng của khóa nòng do tác động của lực khí thuốc tác dụng vào đáy lòng nòng. Phương pháp ứng dụng phần mềm để tính toán ứng suất biến dạng đã cho thấy sự vượt trội khi có thể biểu diễn sự phân bố ứng suất, phân bố bến dạng và nhiều thông số kết cấu khác trên toàn bộ khóa nòng. Ngoài ra phương pháp này đơn giản hơn, giảm khối lượng tính toán đáng kể, giải phóng sức lao động của con người và giảm chi phí chế tạo các mẫu thử trong quá trình thiết kế.
Chương 3 sẽ đi vào nghiên cứu những hư hỏng thường gặp của khóa nòng và lập quy trình sửa chữa. Từ đó lập quy trình công nghệ gia công bộ phận kim hỏa của khóa nòng pháo phòng không 37mm K65.
CHƯƠNG 3
QUY TRÌNH CÔNG NGHỆ SỬA CHỮA KHÓA NÒNG VÀ LẬP QUY TRÌNH CÔNG NGHỆ GIA CÔNG
MŨI KIM HỎA PHÁO PHÒNG KHÔNG 37mm K65-2
3.1. Quy trình công nghệ sửa chữa khóa nòng
3.1.1. Kiểm tra và sửa chữa hai cần hất vỏ đạn
- Phương pháp kiểm tra:
+ Đặt pháo ở thế chiến đấu.
+ Quay tầm lên khoảng 70º , mở nắp dưới của máng.
+ Kéo tay mở khóa nòng về sau hết mức rồi trả tay mở khóa nòng về vị trí bình thường.
+ Dùng cán gỗ đánh vào gót của một trong hai cần hất vỏ đạn.
+ Lắp một viên đạn tập tốt vào hai cặp tống đạn, thao tác bắn khi viên đạn lao lên, cần hất vỏ đạn phải quay ngả về trước giải phóng được khóa nòng. Khi kéo tay mở khóa nòng về sau hết mức dứt khoát. Yêu cầu viên đạn tập đó phải được hất ra ngoài.
- Phương pháp xử lý:
+ Trường hợp một trong hai cần hất vỏ đạn hoặc cả hai cần hất vỏ đạn không giữ được khóa nòng ở tư thế mở là do móc của cần hất vỏ đạn gãy hoặc mòn quá. Cần thay thế cần hất vỏ đạn khác.
+ Trường hợp viên đạn lao vào buồng đạn khóa nòng không được giải phóng là do móng của hai cần hất vỏ đạn bị sứt. Cần thay cần hất vỏ đạn khác.
- Các bước thay cần hất vỏ đạn:
+ Quay tầm pháo lên cao (tiện tháo lắp) khoảng 800.
+ Tháo các nắp che.
+ Một tay bóp nhíp, tháo nhíp và trục cần hất vỏ đạn. Một tay lấy hai cần hất vỏ đạn ra ngoài.
3.1.2. Kiểm tra và sửa chữa độ sa của khóa nòng
- Phương pháp kiểm tra:
+ Dùng 1 viên đạn tập tốt đã thao hạt lửa, đắp sáp hoặc xà phòng vào lỗ hạt lửa rồi là phẳng với mặt đáy vỏ đạn, đánh 1 vạch dấu lên đáy đạn.
+ Mở khóa nòng đặt viên đạn vào hai cặp tống đạn.
+ Thao tác bắn cho đạn lao vào buồng đạn khóa nòng đóng kín đuôi nòng và phát hỏa ta được vết mổ lần 1.
+ Yêu cầu khoảng cách đó (X) không lớn hơn 5,5mm.
- Phương pháp xử lý
+ Nếu khoảng cách mép ngoài của hai vết mổ lớn hơn 5,5mm là do mấu bán nguyệt của cần đóng mở bị mòn, lỗ lắp trục đóng mở-trục đóng mở và mặt cong thân khóa bị mòn.
+ Nếu mấu bán nguyệt của cần đóng mở bị mòn thì hàn đắp và gia công lại theo bản vẽ.
+ Nếu trục đóng mở, lỗ lắp trục đóng mở và mặt cong thân khóa bị mòn, phải thay thế trục đóng mở, hộp khóa nòng hoặc thân khóa nòng.
- Các bước tiến hành chung:
+ Quay tầm pháo lên cao (tiện tháo lắp) khoảng 800.
+ Tháo các nắp che.
+ Một tay bóp nhíp, tháo nhíp và trục cần hất vỏ đạn. Một tay lấy hai cần hất vỏ đạn ra ngoài.
+ Dùng clê cong 22-27 móc vào mấu tì trên máng, ép vào mũ tì trên cán lò xo đóng khóa, dùng tua-vít tách tai nối ra khỏi cán lò xo.
Đối với cần đóng mở bị mòn:
+ Mài phần mấu bán nguyệt bị mòn.
+ Tiến hành hàn đắp mấu bán nguyệt.
+ Gia công lại theo yêu cầu, kích thước của bản vẽ.
3.1.4. Kiểm tra độ nhô của mũi kim hỏa:
- Phương pháp kiểm tra:
+ Tháo khóa nòng ra khỏi pháo, dùng cờ lê (17-19) hoặc cần đóng mở ép khóa lẫy cho mũi kim hỏa nhô ra khỏi mặt gương khóa nòng.
+ Dùng dưỡng kiểm tra И-54 đặt vuông góc với mặt gương khóa nòng và kéo qua mũi kim hỏa để kiểm tra.
Yêu cầu của độ nhô kim hỏa:
+ Rãnh của dưỡng có H = 2,45mm mũi kim hỏa không lọt qua được (kéo dưỡng không qua).
+ Rãnh của dưỡng H = 2,75mm mũi kim hỏa lọt qua được (kéo dưỡng qua).
- Các bước tiến hành thay mũi kim hỏa
+ Quay tầm pháo lên cao (tiện tháo lắp) khoảng 800.
+ Tháo các nắp che.
+ Một tay bóp nhíp, tháo nhíp và trục cần hất vỏ đạn. Một tay lấy hai cần hất vỏ đạn ra ngoài.
+ Dùng clê cong 22-27 móc vào mấu tì trên máng, ép vào mũ tì trên cán lò xo đóng khóa, dùng tua-vít tách tai nối ra khỏi cán lò xo.
Lấy thân khóa và cần đóng mở ra.
+ Quay cần khóa về phía sau, lựa và lấy cần khóa ra.
+ Dùng tua vít ấn nắp đuôi kim hỏa nén lo xo kim hỏa rồi tháo nắp đuôi kim hỏa, lo xo kim hỏa và kim hỏa ra khỏi thân khóa.
+ Dùng cờ- lê tháo mũi kim hỏa (8mm) với thân kim hỏa.
+ Vặn chặt mũi kim hỏa mới vào thân kim hỏa.
+ Lắp kim hỏa, lo xo và nắp đuôi kim hỏa vào thân khóa.
3.2. Những hỏng hóc thông thường của khóa nòng và cách xử lý
Hỏng hóc thông thường của khóa nòng và cách xử lý như bảng 3.1.
3.3. Quy trình công nghệ gia công mũi kim hỏa
3.3.1. Phân tích chi tiết mũi kim hỏa
- Công dụng: Chi tiết mũi kim hỏa gắn với thân kim hỏa, khi khóa nòng được giải phóng sau đó khóa lẫy giải phóng lẫy 3 chạc, lò xo kim hỏa dãn đẩy kim hỏa về phía trước mũi kim có tác dụng phát hỏa cho viên đạn.
- Kết cấu: Mũi kim hỏa phần đuôi có dạng trụ, phần giữa dạng côn có khuyết và có phía đầu là trụ nhỏ, phía trụ sau có đoạn ren để liên kết với thân kim hỏa và có rãnh thoát dao, trên đoạn côn có mặt để tháo lắp, phần mũi phía trước có vát mép tròn để giảm va đập.
-Yêu cầu: Chi tiết phải đảm bảo chuyển động êm, mũi kim hỏa chịu được lực phát hỏa và đạt độ nhô kim hỏa cho phép khi lắp vào khóa nòng. Cần phải bảo vệ chống han gỉ và ăn mòn cho mũi kim hỏa.
- Yêu cầu gia công chi tiết:
+ Dung sai các kích thước chiều dài chi tiết ¡0.5 mm
+ Dung sai các kích thước chiều dài đầu mũi (Ø3) - 0.1 mm
+ Dung sai độ đồng tâm giữa các bề mặt 0,05
+ Độ nhám mặt ngoài của đầu mũi kim hỏa và mặt côn Ra= 1,25 (cấp 7)
+ Độ nhám của các mặt còn lại Rz= 20 (cấp 5)
3.3.2. Chọn phôi
Thép hợp kim có mác thép 40X, ta chọn thép 40Cr
Ta chon loại phôi thanh dạng thanh trụ, dễ gia công theo yêu cầu kích thước của chi tiết mũi kim hỏa.
Đây là thép có độ cứng cao, có độ bền, chống va đập và chịu mài mòn tốt.
3.3.3. Quy trình công nghệ gia công mũi kim hỏa

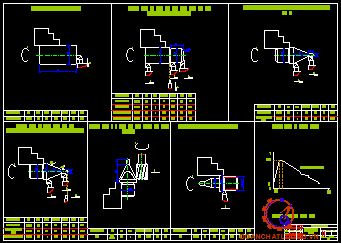

3.3.3.1. Thứ tự các nguyên công
- Nguyên công 1: Tiện mặt đầu trụ Ø17
- Nguyên công 2:
+ Bước 1: Tiện thô trụ Ø14
+ Bước 2: Tiện thô trụ Ø12
+ Bước 3: Tiện vát mép trụ Ø12
+ Bước 4: Tiện rãnh thoát dao 1mm
- Nguyên công 3:
+ Bước 1: Tiện thô trụ Ø3
+ Bước 2: Tiện thô đoạn côn (11/26), Ø3 đến Ø14 dài 13
- Nguyên công 4:
+ Bước 1: Tiện tinh trụ Ø3
+ Bước 2: Tiện tinh đoạn côn (11/26), Ø3 đến Ø14 dài 13
+ Bước 3: Tiện tròn đầu trụ Ø3
- Nguyên công 5: Phay mặt lắp cờ-lê đạt kích thước 8.
- Nguyên công 6: Tiện ren M12×1,25
- Nguyên công 7: Nhiệt luyện
- Nguyên công 8: Kiểm tra
KẾT LUẬN CHƯƠNG 3
Trong chương 3 tôi đã trình bày được quy trình sửa chữa bộ phận khóa nòng bao gồm kiểm tra kỹ thuật, phương pháp sửa chữa và các bước tháo lắp các bộ phận của khóa nòng để nắm được tình trạng kỹ thuật và khắc phục những hư hỏng trên bộ phận khóa nòng của pháo phòng không 37mm K65-2, đồng thời đưa ra những dấu hiệu nhận biết về những nguyên nhân hư hỏng thường gặp của bộ phận khóa nòng, giúp cho công tác kiểm tra và kịp thời khắc phục những hư hỏng của bộ phận khóa nòng, đảm bảo được hoạt động tốt cho bộ phận khóa nòng, đáp ứng tính sẵn sàng chiến đấu của pháo giúp đơn vị hoàn thành tốt các nhiệm vụ.
Để đáp ứng tính sẵn sàng chiến đấu của pháo phòng không 37mm K65-2 giúp ứng dụng cho các trạm sửa chữa và tại đơn vị có thể tự sản xuất thay thế và dự phòng chi tiết mũi kim hỏa. Qua tìm hiểu thực tế và tham khảo các tài liệu về kết cấu và làm việc của chi tiết mũi kim hỏa, tôi lập quy trình công nghệ gia công mũi kim hỏa pháo phòng không 37mm K65-2. Tuy nhiên trong quá trình thực hiện một số các thông số chế độ cắt trong tra bảng và tính toán còn chưa hợp lý, chưa phù hợp với thực tế.
KẾT LUẬN
Sau khi nghiên cứu kỹ nội dung và nhiệm vụ đồ án môn học được giao. Với kiến thức đã được học tại trường, cùng với sự nỗ lực, cố gắng của bản thân, sự tận tình của các giáo viên. Tôi đã hoàn thành nhiệm vụ của đồ án được giao với các nội dung theo quy định, kết quả đạt được như sau:
1. Quá trình làm đồ án bản thân đã được tiếp cận một cách sâu hơn về các loại khóa nòng có trong súng pháo nói chung và của pháo phòng không 37mm K65-2 nói riêng. Tôi đã liên hệ được kiến thức đã được giáo viên dạy trên lớp với kết hợp nghiên cứu thêm các tài liệu có trong trường tôi đã nghiên cứu được cấu tạo, hoạt động của bộ phận khóa nòng pháo phòng không 37mm K65-2.
2. Với các yêu cầu đặt ra của đồ án, tôi đã khảo sát được ứng suất biến dạng của khóa nòng do tác động của lực khí thuốc tác dụng vào đáy lòng nòng. Phương pháp ứng dụng phần mềm để tính toán ứng suất biến dạng đã cho thấy sự vượt trội khi có thể biểu diễn sự phân bố ứng suất, phân bố bến dạng và nhiều thông số kết cấu khác trên toàn bộ khóa nòng.. Qua đó bản thân đã thấy được những vị trí trên thân khóa nòng chịu ứng suất biến dạng lớn dễ xảy ra hỏng hóc.
3. Từ việc khảo ứng suất biến dạng của bộ phận khóa nòng, bản thân đã biết được những vị trí khóa nòng có thể xảy ra hư hỏng. Từ đó bản thân đã lập quy trình công nghệ sửa chữa khóa nòng và quy trình công nghệ gia công mũi kim hỏa pháo phòng không 37mm K65-2.
Mặc dù bản thân đã cố gắng kết hợp kiến thức được tích lũy trong quá trình học kết hợp với kiến thức nghiên cứu qua các tài liệu nhưng do kiến thức của bản thân còn hạn chế, lần đầu tiên thực hiện đề tài nên khả năng nghiên cứu còn sai sót. Như vậy với những kết quả đã đạt được đây sẽ là cơ sở để bản thân tiếp tục nghiên cứu tính toán hoàn thiện trong quá trình công tác ở đơn vị sau này. Bản thân rất mong nhận được sự góp ý của các thầy trong Bộ môn để tôi có thể rút kinh nghiệm cho bản thân trong quá trình công tác tại đơn vị và thực hiện các vấn đề nghiên cứu tương tự trong tương lai. Cuối cùng một lần nữa cho tôi được gửi lời cảm ơn chân thành tới thầy giáo hướng dẫn : TS ……………… và các thầy giáo trong bộ môn đã có những đóng góp quý báu cho tôi trong quá trình làm đồ án.
TÀI LIỆU THAM KHẢO
[1]. Binh khí súng pháo phòng không tập III pháo phòng không 37 K65-2, NXB Cục quân khí, Hà Nội - 2001
[2]. Thuật phóng trong của súng pháo, Nguyễn Ngọc Du - Đỗ Văn Thọ, NXB Trường đại học Kỹ thuật quân sự, năm 1976
[3]. Giáo trình cơ sở kết cấu và tính toán thiết kế máy tự động, Phạm Huy Chương, NXB Học viện Kỹ thuật quân sự, năm 1998
[4]. Sổ tay công nghệ chế tạo máy tập 1, Trần Văn Địch, NXB Khoa học và kỹ thuật, năm 2013
[5]. Sổ tay công nghệ chế tạo máy tập 2, Trần Văn Địch, NXB Khoa học và kỹ thuật, năm 2013
[6]. Giáo trình Ansys - phân tích ứng suất và biến dạng, Đỗ Thành Trung, NXB Trường đại học quốc gia Thành phố Hồ Chí Minh
"TẢI VỀ ĐỂ XEM ĐẦY ĐỦ ĐỒ ÁN"
