LỜI NÓI ĐẦU
1. Lý do chọn đề tài
BM-21 là một loại pháo phản lực phóng loạt. Bánh lốp do Liên Xô thiết kế và chế tạo vào đầu những năm của thập niên 70. Loại pháo này bao gồm một xe tải hạng nặng URAL - 375D được trang bị một dàn ống phóng đạn phản lực 40 nòng cỡ 122,3 mm nên còn được gọi là xe chiến đấu BM-21. BM-21 còn có tên lóng là Град (Grad - mưa đá). Tại chiến trường Việt Nam còn có tên gọi là H78.
BM-21 - Grad chính là hệ thống pháo phản lực phóng loạt phổ biến nhất hiện nay và nằm trong biên chế của Quân đội ta. Trong cấu tạo chung của pháo phản lực phóng loạt BM-21, hệ thống điện bắn là một bộ phận đặc biệt quan trọng tạo nên sức chiến đấu của pháo phản lực phóng loạt. Hệ thống điện bắn quyết định tới hiệu quả chiến đấu, khả năng tiêu diệt mục tiêu của BM-21. Khi học tập chuyên ngành tại trường, tôi đã có cơ hội được tiếp xúc, tìm hiểu về hệ thống điện bắn trên BM-21 và cảm thấy rất hứng thú. Nhận thấy trong quá trình sử dụng, hệ thống điện bắn trên BM-21 luôn cần được kiểm tra, đánh giá để duy trì chất lượng hoạt động nên tôi quyết định chọn đề tài “Nghiên cứu kết cấu và xây dựng quy trình kiểm tra đánh giá chất lượng hệ thống điện bắn pháo phản lực BM-21” làm đề tài nghiên cứu trong đồ án tốt nghiệp. Giải quyết vấn đề độ tin cậy của hệ thống điện bắn có ý nghĩa rất quan trọng nhằm khai thác triệt để khả năng chiến kỹ thuật của pháo phản lực phóng loạt BM-21.
Hệ thống có thể bắn hết 40 quả đạn trong vòng 20 giây với chế độ bắn phát một (từng viên) hoặc tự động (theo loạt vài viên hoặc bắn hết 40 viên). Các loại đạn của BM-21 gồm đạn nổ phá, nổ phá sát thương phân mảnh, đạn rải mìn chống tăng, đạn khói, đạn nhiễu, đạn chiếu sáng, ... tầm bắn dao động từ (1,6÷20) km.
Công dụng:
- Tiêu diệt và chế áp pháo binh và súng cối của địch;
- Tiêu diệt, chế áp sinh lực và phá hủy kho tàng, trang bị kỹ thuật của địch trong khu vực tập trung;
- Phá hủy công sự, điểm tựa và ổ đề kháng của địch trong phạm vi 5ha.
Cấu tạo chung của pháo phản lực phóng loạt BM-21:
- Khối tầm - hướng (khối lên xuống - khối quay);
- Hệ dẫn động tầm - hướng;
- Hệ thống khí nén;
- Hệ thống điện bắn;
- Hệ thống điện phụ;
- Hệ thống thông tin vô tuyến;
- Máy ngắm và cần giá máy ngắm.
2. Mục tiêu của đề tài
Với mục đích tìm hiểu cấu tạo, nguyên lý hoạt động của hệ thống điện bắn, tính toán độ tin cậy và xây dựng quy trình công nghệ kiểm tra kỹ thuật của hệ thống điện bắn để khai thác một cách có hiệu quả.
3. Nhiệm vụ nghiên cứu
Từ mục tiêu đã đặt ra, tổng hợp kiến thức đã học để xác định các nội dung sau:
+ Tổng quan về pháo phản lực phóng loạt BM-21 và hệ thống điện bắn.
+ Tính toán độ tin cậy hệ thống điện bắn
+ Xây dựng quy trình công nghệ kiểm tra kỹ thuật của hệ thống điện bắn.
4. Đối tượng và phạm vi nghiên cứu
+ Đối tượng nghiên cứu: Pháo phản lực phóng loạt BM-21
+ Phạm vi nghiên cứu: Hệ thống điện bắn pháo phản lực phóng loạt BM-21
5. Phương pháp nghiên cứu, lựa chọn giải pháp công nghệ
Trên cơ sở trang bị, vật tư hiện có kết hợp với các tài liệu tham khảo, các công cụ toán học là lí thuyết xác suất và thống kê toán học.
6. Tình hình nghiên cứu có liên quan đến đồ án
Hiện nay có nhiều đề tài nghiên cứu về pháo phản lực phóng loạt BM-21 với nội dung nghiên cứu về hệ thống điện bắn. Trên cơ sở đó tôi nghiên cứu và phát triển thêm các nội dung khác về phần quy trình công nghệ kiểm tra kỹ thuật và tính toán độ tin cậy của hệ thống điện bắn chính xác hơn.
7. Dự kiến sản phẩm của đồ án

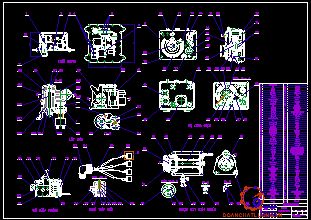

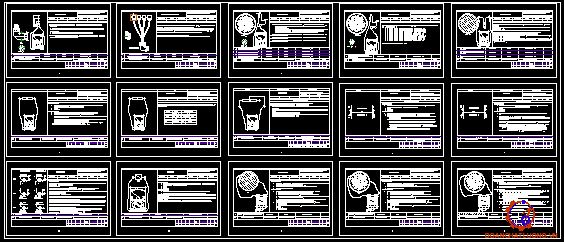

Thuyết minh tính toán độ tin cậy, bản vẽ lắp hệ thống điện bắn, bản vẽ mô hình tính toán độ tin cậy, bản vẽ quy trình công nghệ kiểm tra kỹ thuật hệ thống điện bắn.
8. Kết cấu đồ án
Đồ án gồm 3 chương:
Chương 1: Khái quát chung hệ thống điện bắn pháo phản lực phóng loạt BM-21
Chương 2: Tính toán xác suất không hỏng hệ thống điện bắn pháo phản lực phóng loạt BM-21
Chương 3: Xây dựng quy trình công nghệ kiểm tra kỹ thuật hệ thống điện bắn pháo phản lực phóng loạt BM-21.
CHƯƠNG 1
KHÁI QUÁT CHUNG VỀ HỆ THỐNG ĐIỆN BẮN PHÁO PHẢN LỰC PHÓNG LOẠT 122mm BM-21
1.1. Công dụng
Dùng để phát và truyền xung điện áp một cách có thứ tự vào kíp điện của đạn M-21OФ bảo đảm bắn phát một và bắn loạt.
1.2. Thành phần và sơ đồ chung
Thành phần gồm bộ phát xung 9B-370M và bộ lắp ráp điện.
Sơ đồ chung của mạch điện bắn được thể hiện trên hình 1.1
1.3. Cấu tạo của bộ phát xung 9B-370M
1.3.1. Khối xung
* Công dụng:
Dùng để tạo ra và truyền các xung điện cho nam châm điện và các công tắc của bộ chia điện.
* Cấu tạo:
Gồm có:
- Bộ dao động đa hài;
- Khối rơle;
- Tụ điện.
1.3.2. Bộ chia điện
* Công dụng:
Dùng để thiết lập chương trình bắn, phân bố xung điện cho từng kíp điện của đạn lắp trên ống phóng và chỉ thị vị trí tiếp xúc của bộ chia điện.
* Cấu tạo:
Gồm có:
- Tấm trên - Khóa chuyển mạch
- Tay gạt dậy lên cót - Cơ cấu phóng
- Lẫy bắn - Đĩa chia điện
- Chốt hãm - Cơ cấu bảo hiểm
1.3.3. Cuộn dây bắn ngoài
* Công dụng:
Dùng để điều khiển bắn từ xa. Nói cách khác dùng để điều khiển từ xa quá trình làm việc của khối xung trong khoảng cách 60m.
* Cấu tạo:
Gồm:
- Khung cuộn dây (6) được lắp cố định với trục (10).
- Nắp trước (4) và nắp sau (7).
- Trục (10), chốt định vị (11) và lò xo lắp trong trục (10).
- Tay quay gồm có:
+ Tay nắm (8)
+ Cánh tay đòn (9) lắp cố định trên trục (10) bằng vít hãm.
- Ống lót (3), trong ống lót có lắp:
+ Mát phát điện quay tay (16) là loại máy phát điện xoay chiều.
+ Tay quay máy phát điện (22).
+ Công tắc (20) để chọn chế độ làm việc của khối xung, nó có 3 vị trí. Vị trí tự động (ABT) tương ứng với cách làm việc của bộ phát xung khi bắn loạt, vị trí bắn phát một (OДИН) và vị trí cắt (BЫКЛ).
+ Trên bảng (15) có lắp các điôt Д3, Д4, Д5, Д6 (Hình 51) lắp thành cầu nắn cả chu kỳ để nắn dòng điện xoay chiều của máy phát điện (16) thành dòng một chiều cung cấp cho các cuộn dây của rơle P1, P2, P3 (Hình 51).
1.4. Nguyên lý làm việc
1.4.1. Khi bắn từ trong buồng lái
1.4.1.1. Trường hợp khối xung và ắc quy ô tô hoạt động tốt
* Chuẩn bị cho bộ phát xung làm việc:
- Đóng công tắc nguồn BЧ.
- Ấn nút công tắc KH2 để kiểm tra mạch nguồn, đèn báo hiệu Л1 sáng. Mạch điện kiểm tra:
(+) Ắc quy đầu 3-4 bảng nối П đầu 1 ổ cắm Ш1 cầu chì ПP tiếp điểm (6-2) KH2 Л1 đầu (8) ổ cắm (Ш4, Ш5) tiếp điểm (1-3) của rơle P1 đầu (7) ổ cắm (Ш5, Ш4) (-) ắc quy
* Khi bắn phát một:
- Đưa chìa khóa bắn về vị trí bắn phát một “OДИН” lúc này các tiếp điểm (1-1, 4-4, 7-7, 10-10) của công tắc B1 được đóng lại.
+ Tiếp điểm (1-1, 4-4) B1 nối mạch điện áp từ ắc quy đến tiếp điểm (1-2) KH1.
+ Tiếp điểm (7-7) B1 nối mạch chuẩn bị làm việc cho nam châm điện của cơ cấu phóng.
+ Tiếp điểm (10-10) B1 đóng để chuẩn bị mạch cho bộ dao động đa hài làm việc.
1.4.1.2. Trường hợp ắc quy tốt nhưng khối xung hỏng
Trường hợp này chỉ thực hiện được bắn phát một bằng tay.
- Đặt chốt hãm (11) (Hình 1.4) ở vị trí bằng tay “PУЧ”. Chốt hãm giải phóng lẫy (17) (Hình 1.5) khỏi giới hạn hạn chế.
- Chìa khóa bắn ở vị trí phát một “OДИН” lúc này các tiếp điểm (1-1, 4-4, 7-7, 10-10) của công tắc B1 đóng lại.
+ Tiếp điểm (1-1, 4-4) B1 nối thông nguồn từ ắc quy đến tiếp điểm (1-2) KH1.
+ Tiếp điểm (7-7) B1 nối mạch chuẩn bị cho nam châm điện của cơ cấu bắn.
- Quay tay gạt (5) (Hình 1.5) sang phải thì:
+ Tiếp điểm (1-5) KH1 nối thông mạch cho cuộn dây của nam châm điện của cơ cấu bắn theo mạch:
(+) ắcquy (3-4) П (1) Ш1 ПP (1-1, 4-4) B1 (1-5) KH1 (7-7) B1 cuộn dây (И) của nam châm điện (-) ắc quy.
1.4.1.3. Trường hợp khối xung tốt nhưng ắc quy ô tô hỏng
Trường hợp này bộ phát xung bảo đảm truyền điện áp đến kíp điện của đạn nhờ nguồn điện nối ngoài, do đó chỉ thực hiện được bắn phát một bằng tay. Để thực hiện điều khiển bắn cần phải:
- Tắt công tắc nguồn BЧ
- Tháo đầu cắm cáp Ш1, Ш4 ra khỏi ổ cắm trên bộ chia điện.
- Lắp đầu cắm Cδ00-18/9B370M (trong hòm ЗИП №1) vào ổ cắm Ш4 của bộ chia điện, đầu cắm này bảo đảm nối tắt tiếp điểm (13, 15) của ổ cắm Ш4.
- Đầu dây cắm Cδ00-17/9B370M (trong hòm ЗИП №1) vào các đầu nối K1, K2 (cực (+) của nguồn đầu với K1, cực (-) đầu với K2).
1.4.2. Khi bắn ngoài buồng lái
1.4.2.1. Chuẩn bị cho bộ phát xung làm việc
- Lắp đầu cắm cáp Ш2 của cuộn dây nối ngoài vào ổ cắm Ш2 của bộ chia điện (Phụ lục 3).
- Nối công tắc BЧ. Lúc này thiên áp dương được đưa tới cực gốc của đèn ПП2 theo mạch:
(+) ắc quy (3-4) П (1) Ш1 ПP (2) Ш1 (I) Ш2 (II) Ш2 (3) Ш1 (2-2, 5-5) B1 (1) Ш4 (1) Ш5 R6 Д9.
- Tiếp điểm (III) của cuộn dây nối ngoài nối thông mạch nguồn ắc quy cho cuộn dây rơle P1 của khối xung theo mạch:
(+) ắc quy (3-4) П (1) Ш1 ПP (2) Ш1 (I) Ш2 (III) Ш2 (4) Ш1 (11) Ш4 (11) Ш5 (10-12) P2 (12-10) P3 cuộn dây P1 (6) Ш5 (6) Ш4 (-) ắc quy.
Chú ý: Quay tay quay máy phát điện theo chiều kim đồng hồ với tốc độ khoảng 150 vòng/phút, mỗi vòng quay phát hỏa 1 viên đạn khi bắn phát một, giữa các vòng quay cách nhau (1÷2) giây. Để bắn quả đạn đầu phải quay tay quay 2 vòng.
Quay tay quay máy phát điện như trên cho đến khi bắn hết số đạn theo chương trình đã đặt.
1.4.2.3. Khi bắn loạt
Xoay chìa khóa bắn (ở cuộn dây nối ngoài) về vị trí tự động “ABT”. Lúc này các tiếp điểm (6-6, 12-12) của B3 nối, chuẩn bị thông mạch nguồn cho cuộn dây rơle P3.
- Quay tay quay máy phát (ở cuộn dây nối ngoài), điện áp xoay chiều từ máy phát, qua cầu nắn dòng chỉnh lưu thành điện áp 1 chiều cung cấp cho cuộn dây rơle P3 theo mạch:
(+) cầu nắn (6-6) B3 (V) Ш2 (6) Ш1 (-) mát (6) Ш4 (6) Ш5 cuộn dây P3 Д2 R2 (9) Ш5 (9) Ш4 (3-1) KH2 (5) Ш1 (IV) Ш2 (12-12) B3 R13 (-) cầu nắn.
+ Tiếp điểm (10-11) P3 nối thông mạch nguồn đến bộ dao động đa hài theo mạch:
(+) ắc quy (3-4) П (1) Ш1 ПP (2) Ш1 (I) Ш2 (III) Ш2 (4) Ш1 (11) Ш4 (11) Ш5 (5-4, 8-7, 10-11) P1 (10-11) P3 bộ dao động đa hài (6) Ш5 (6) Ш4 (-) ắc quy.
+ Các tiếp điểm (1-2, 7-8) của P4 nối thông mạch nguồn cung cấp cho kíp điện của đạn theo mạch:
Mạch nguồn đến các tiếp điểm (5-4, 2-1, 8-7) P3 (1-2, 7-8) P4 R3, R4, R5 (5) Ш5 (5) Ш4 con trượt (U) các lưỡi tiếp xúc (1÷40) Ш3 Ш10 Ш9 Ш40 ÷ Ш49 kíp điện của đạn.
1.5. Kết luận chương 1
Sau khi nghiên cứu chương 1 tôi đã tìm hiểu cơ bản được cấu tạo, nguyên lý hoạt động của hệ thống mạch điện bắn xe chiến đấu BM-21 một cách chi tiết, cụ thể, đồng thời làm cơ sở để phân tích kết cấu chi tiết, bộ phận, cụm bộ phận hệ thống điện bắn pháo phản lực BM-21 phục vụ cho công việc tính toán xác suất làm việc không hỏng ở chương 2.
CHƯƠNG 2
TÍNH XÁC SUẤT KHÔNG HỎNG HỆ THỐNG ĐIỆN BẮN PHÁO PHẢN LỰC PHÓNG LOẠT 122mm BM-21
2.1. Cơ sở lí thuyết tính toán độ tin cậy
Độ tin cậy của sản phẩm là tính chất của sản phẩm hoàn thành những chức năng cho trước mà vẫn giữ được những chỉ số khai thác của mình trong một thời hạn cho trước, trong một khoảng thời gian cần thiết đã ấn định.
Độ tin cậy là tính chất tổng hợp của sản phẩm, được đặc trưng bằng các chỉ tiêu (Hình 2.1):
Tính không hỏng;
Tính lâu bền;
Tính sửa chữa;
Tính bảo quản.
- Các chỉ tiêu đặc trưng cho độ tin cậy của sản phẩm không phục hồi.
- Các chỉ tiêu đặc trưng cho độ tin cậy của sản phẩm phục hồi.
2.2. Tính không hỏng
2.2.1. Khái niệm
Tính không hỏng gọi là tính chất của sản phẩm liên tục đảm bảo khả năng làm việc của mình trong một khoảng thời gian làm việc nào đấy không có sự ngắt quãng bắt buộc.
Với quan điểm tính không hỏng, sản phẩm cần có yêu cầu chất lượng sau:
- Trong khoảng giữa các lần bảo dưỡng kỹ thuật và sửa chữa, sản phẩm phải làm việc không hỏng.
- Sản phẩm không được có những chi tiết và cụm có tính không hỏng ở mức kém hơn nhiều so với các chi tiết và cụm còn lại ghi trong sản phẩm.
- Sản phẩm phải làm việc không có hỏng trong bất kỳ điều kiện khai thác nào (với nhiệt độ cao, thấp; với độ ẩm lớn và trong điều kiện bụi bẩn nhiều…).
2.2.2. Những chỉ tiêu của tính không hỏng
2.2.2.1. Đặc số của tính không hỏng đối với sản phẩm không phục hồi
Các đối tượng không thể khôi phục chỉ làm việc cho đến khi xảy ra hỏng hóc đầu tiên, không được sửa chữa phục hồi. Vì vậy, những đặc số của tính không hỏng bao gồm:
- Mật độ phân bố thời gian làm việc không hỏng f(t) hoặc tần số hỏng hóc a(t).
- Xác suất làm việc không hỏng P(t).
- Xác suất hỏng Q(t).
- Cường độ hỏng hóc l(t).
a. Mật độ phân bố thời gian làm việc không hỏng (tần số hỏng hóc)
Sự phân bố thời gian làm việc tới hỏng của một số lớn phần tử cùng loại hoàn toàn có thể biểu diễn bằng hàm phân bố. Định luật phân bố có thể cho dưới dạng tích phân hoặc vi phân.
f(t).dt = a(t).dt =dQ
Trong đó tần số hỏng hóc a(t): Là tỷ số giữa số sản phẩm hỏng trong một đơn vị thời gian và số sản phẩm ban đầu đem thử nghiệm với điều kiện các sản phẩm hỏng không được thay thế mới hoặc phục hồi.
b. Xác xuất làm việc không hỏng P(t)
Xác suất làm việc không hỏng là xác suất ở những điều kiện khai thác nhất định trong một khoảng thời gian cho trước nào đấy không xảy ra dù chỉ là một hỏng hóc; hay nói cách khác, đó là xác suất để thời gian ngẫu nhiên làm việc đến khi hỏng lấy giá trị không nhỏ hơn thời gian t cho trước. Theo định nghĩa ta có:
P(t) = P(T ³ t) (2.5)
Trong đó:
t – Thời gian cho trước hoặc một giới hạn thời gian làm việc cho trước nào đấy của sản phẩm.
T – Thời gian làm việc không hỏng của sản phẩm đến hỏng hóc đầu tiên.
Xác suất không hỏng có các tính chất sau:
0 ≤ P(t) ≤ 1. Vì P(t) là số đo xác suất của sự kiện.
P (0) = 1. Ở thời điểm ban đầu sản phẩm hoàn toàn tốt không thể xảy ra hư hỏng.
P(¥) = 0. Sau thời gian làm việc vô hạn, hư hỏng chắc chắn xảy ra.
P(t1) ³ P(t2) với t2 > t1. Hàm P(t) là hàm đơn điệu không tăng, với thời gian làm việc dài hơn thì khả năng xuất hiện hư hỏng nhiều hơn (dưới cùng một phép thử, tức là cùng loại sản phẩm và cùng điều kiện làm việc).
Q(t) = P(TQ(t) = 1 - P(t); (210)
Xác suất làm việc không hỏng cũng tuân theo các quy luật như hàm số mũ, Rele, Gamma, Veybull, Chuẩn cắt, Chuẩn - Loga.
d. Thời gian trung bình làm việc đến hỏng hóc đầu tiên
Thời gian trung bình làm việc đến hỏng hóc đầu tiên là vọng số của thời gian làm việc của sản phẩm đến hỏng hóc. Ký hiệu TTB.
2.1.1.1. Đặc số tính không hỏng của sản phẩm được phục hồi
Sản phẩm phục hồi là sản phẩm sau khi hỏng sẽ được phục hồi và tiếp tục làm việc theo chức năng.
Các chỉ tiêu độ tin cậy của sản phẩm được phục hồi nếu chỉ kể tới lần hỏng đầu tiên giống như các chỉ tiêu của sản phẩm không phục hồi, ngoài ra nó còn có những chỉ tiêu độ tin cậy riêng dưới đây:
- Dòng hỏng và các đặc trưng xác suất của dòng hỏng
- Xác suất không hỏng trong khoảng thời gian t0 kể từ khi kết thúc lần phục hồi thứ k-1.
- Xác suất không hỏng trong khoảng thời gian t đến t+t0.
2.3. Tính toán độ tin cậy của các sản phẩm không sửa chữa khi có các phần tử mắc nối tiếp
Nếu hỏng hóc của một trang bị kỹ thuật xảy ra khi hỏng một trong số các phần tử của nó, thì người ta nói rằng trang bị đó có các phần tử mắc nối tiếp với nhau (có liên kết cơ bản các phần tử). Khi tính toán độ tin cậy của các sản phẩm này, người ta giả thiết rằng hỏng hóc của một phần tử là sự kiện ngẫu nhiên và độc lập.
Biểu thức (2.19) là dạng chung nhất. Chúng cho phép xác định xác suất làm việc không hỏng của sản phẩm đến hỏng hóc đầu tiên với mọi quy luật thay đổi của cường độ hỏng hóc theo thời gian.
Tính các đặc trưng định lượng độ tin cậy theo các công thức gần đúng (2.20) sẽ không có sai số lớn với hệ có xác suất làm việc không hỏng vượt quá 0,9, tức là đối với hệ có λ.t < 0,1.
Mặt khác, khi Ph(t) = P1(t). P2(t)…. mà gần tiến tới 1 (Ph(t) 1) thì khi đó có thể sử dụng các công thức gần đúng.
2.3.1. Tính phác thảo độ tin cậy
Tính phác thảo độ tin cậy dựa trên các giả thiết sau:
Tất cả các phần tử của sản phẩm có độ tin cậy như nhau.
Các hỏng hóc của các phần tử không phụ thuộc vào thời gian, tức là λi = const.
Hỏng một phần tử bất kỳ sẽ dẫn đến hỏng toàn bộ sản phẩm.
Tính phác thảo độ tin cậy được sử dụng trong các trường hợp sau:
Khi kiểm tra các yêu cầu về độ tin cậy do người đặt hàng đề xuất trong các yêu cầu kỹ thuật khi thiết kế sản phẩm;
Khi tính toán các số liệu chuẩn về độ tin cậy của các khối, cụm của hệ (tính toán chuẩn độ tin cậy của các phần tử riêng biệt của hệ);
Các đặc trưng độ tin cậy được tính toán theo các công thức (2.20) hoặc (2.22), khi đó:
λh = λtđ (2.24)
Với: λtđ : là giá trị tương đương của cường độ hỏng hóc của các phần tử có trong sản phẩm.
2.3.3. Tính đầy đủ độ tin cậy (Tính toán độ tin cậy có kể đến chế độ làm việc của phần tử)
Tính toán đầy đủ độ tin cậy của sản phẩm được tiến hành khi biết rõ các chế độ làm việc thực của các phần tử sau khi thử nghiệm trong các điều kiện phòng thí nghiệm, các mô hình và các khối cơ bản của sản phẩm hoặc sau khi tính toán sơ đồ cẩn thận.
λh = f (Kh, T0,. . . ).
Sự phụ thuộc này dẫn đến dạng đồ thị nào đó của chúng có thể tính được nhờ các hệ số hiệu chỉnh của cường độ hỏng hóc DλKH , DλT, các hệ số này có tính đến sự ảnh hưởng của các yếu tố khác nhau đến độ tin cậy của sản phẩm.
* Đặc trưng về hỏng hóc:
Xuất phát từ khái niệm hỏng hóc của sản phẩm phụ thuộc vào sự lựa chọn số các phần tử cần phải tính toán khi tính độ tin cậy. Thông thường, trong các hệ thống phức tạp có các phần tử bị hỏng dẫn đến làm xấu đi một vài đặc trưng của hệ (như độ chính xác, số quá trình chuyển tiếp, v.v…), còn các phần tử khác dẫn đến giảm khả năng làm việc của hệ, tức là độ tin cậy của các phần tử này của hệ không cùng giá trị.
* Lựa chọn phương pháp tính toán độ tin cậy:
Căn cứ vào dạng tính toán chọn các công thức tính toán và để xác định cường độ hỏng hóc của sản phẩm theo các bảng tương ứng xác định các đại lượng cường độ hỏng hóc của các phần tử.
Khi có các bảng kê các chế độ làm việc của các phần tử, xác định các hệ số tải trọng và theo các đồ thị hoặc theo các công thức hiệu chỉnh, tính λ đối với tất cả các phần tử.
2.4. Tính toán độ tin cậy của các sản phẩm không sửa chữa khi có các phần tử mắc song song
2.4.1. Hệ thống dự phòng có tải
Khi một phần tử hỏng, phần tử khác đang ở trạng thái dự phòng được đưa vào làm việc nhờ một bộ chuyển tiếp. Bộ chuyển tiếp có thể hoạt động một cách tự động hoặc do thao tác của con người. Giả thuyết rằng nó tuyệt đối tin cậy và khoảng thời gian chuyển tiếp nhỏ không đáng kể.
QH (t) = Q1(t).Q2(t)..Qnt) = ∏i=1nQi(t) (2.27)
Vậy xác suất không hỏng hay hàm tin cậy của hệ thống:
PH(t) = 1QH(t) = 1-IIni=1 Qi(t)
2.4.2. Hệ thống dự phòng không tải
Trong hệ thống dự phòng không tải các phần tử dự phòng không chịu tải chừng nào chúng chưa bước vào trạng thái làm việc thay cho phần tử bị hỏng.
Khi các phần tử có độ tin cậy như nhau ta có:
T ̅H = n.T ̅i (2.30)
Dự phòng không tải còn được gọi là dự phòng lạnh và các chỉ tiêu độ tin cậy phụ thuộc vào phương thức hoạt động của bộ chuyển tiếp.
2.5. Xây dựng sơ đồ tính toán độ tin cậy của hệ thống điện bắn pháo phản lực phóng loạt 122mm BМ21
2.5.1. Sơ đồ nguyên lý đơn giản của hệ thống điện bắn
Sơ đồ nguyên lý mạch điện bắn được trình bày trên hình 1.1
2.5.2. Sơ đồ tính toán độ tin cậy
Từ sơ đồ nguyên lý đơn giản của hệ thống điện bắn (Hình 2.3), từ nguyên lý làm việc của hệ thống điện bắn ta thấy: hệ thống điện bắn có sử dụng dự trữ, nghĩa là khi hỏng bất kỳ phần tử nào (trừ trường hợp hỏng tất cả các phần tử dự trữ) mạch bắn vẫn có thể hoạt động được nhờ vào phần tử dự trữ. Điều này cho thấy, khả năng chiến đấu của xe được chuẩn bị rất kỹ, đảm bảo chiến đấu được trong mọi tình huống, mọi điều kiện.
Sơ đồ chung hệ thống điện bắn:
2.5.3. Tính toán độ tin cậy cho hệ thống điện bắn
Hệ thống điện bắn bao gồm rất nhiều các chi tiết như tụ điện, điện trở, rơle, các linh kiện điện tử khác và các chi tiết cơ khí. Trong quá trình khai thác, hệ thống điện bắn xuất hiện các hỏng hóc do rất nhiều nguyên nhân. Các hỏng hóc có thể là hỏng dần dần hay hỏng đột biến.
Vì vậy, để tiện cho đánh giá độ tin cậy của hệ thống, ta sử dụng cường độ hỏng hóc l, vì đối với thời gian khai thác (t1, t2), giá trị l là một đại lượng gần như không thay đổi và không phụ thuộc vào thời gian: l(t) = l = const.
Trong khoảng thời gian khai thác bình thường, xác suất không hỏng của hệ thống dẫn động điện được tính theo công thức:
P(t) = e-λt
Trong đó:
P(t): là xác suất không hỏng.
t : là thời gian.
λ : là cường độ hỏng hóc của phần tử (λ = const):
2.6. Tính toán độ tin cậy cho từng cụm trong hệ thống điện bắn
Trong điều kiện Việt Nam, thời tiết nóng ẩm, độ ẩm trung bình hằng năm lớn, có mưa nhiều, nắng nóng kéo dài, chệnh lệch nhiệt độ giữa các mùa lớn, nhiệt độ ban ngày và ban đêm cũng chệnh nhau đáng kể cho nên nó ảnh hưởng rất lớn tới quá trình khai thác trang bị kỹ thuật.
2.6.1. Bộ dao động đa hài
Các phần tử của bộ dao động đa hài làm việc không có dự phòng. Khi một phần tử của cụm bị hỏng thì dẫn tới hỏng toàn bộ hệ thống. Nên để tính độ tin cậy của cụm, ta coi là hệ nối tiếp.
Để tính toán bộ dao động đa hài sử dụng sơ đồ tính toán của cụm được mô tả dưới đây dựa vào hình 1.3 (Sơ đồ nguyên lý bộ dao động đa hài) và công thức (2.20).
2.6.3. Tụ điện
Gồm một phần tử là tụ C1. Là phần tử liên kết nối tiếp trong khối xung do đó áp dụng theo công thức (2.20) và (Phụ lục 3). Kết quả tính toán trong bảng 2.d.
2.6.5. Tay gạt lên cót
Các phần tử của tay gạt lên cót làm việc không có dự phòng. Khi một phần tử của cụm bị hỏng thì dẫn tới hỏng toàn bộ hệ thống. Nên để tính độ tin cậy của cụm, ta coi là hệ nối tiếp. Để tính toán tay gạt lên cót sử dụng sơ đồ tính toán của cụm được mô tả dưới đây, sử dụng hình 1.5a, 1.5b (Bộ chia điện) và công thức (2.20).
Kết quả tính toán được ghi trong bảng 2.f.
2.6.7. Cơ cấu phóng
Các phần tử của cơ cấu phóng làm việc không có dự phòng. Khi một phần tử của cụm bị hỏng thì dẫn tới hỏng toàn bộ hệ thống. Nên để tính độ tin cậy của cụm, ta coi là hệ nối tiếp. Để tính toán cơ cấu phóng, sử dụng sơ đồ tính toán của cụm được mô tả dưới đây, sử dụng hình 1.7 (Cơ cấu phóng) và công thức (2.20).
Kết quả tính toán được ghi trong bảng 2.h.
2.6.9. Cơ cấu bảo hiểm
Các phần tử của cơ cấu bảo hiểm làm việc không có dự phòng. Khi một phần tử của cụm bị hỏng thì dẫn tới hỏng toàn bộ hệ thống. Nên để tính độ tin cậy của cụm, ta coi là hệ nối tiếp. Để tính toán cơ cấu bảo hiểm, sử dụng sơ đồ tính toán của cụm được mô tả dưới đây sử dụng hình 1.5a, 1.5b (Bộ chia điện) và công thức (2.20) ở phần trên đã nêu.
Kết quả tính toán được ghi trong bảng 2.j.
2.6.11. Buồng lái
Các phần tử của buồng lái làm việc không có dự phòng. Khi một phần tử của cụm bị hỏng thì dẫn tới hỏng toàn bộ hệ thống. Nên để tính độ tin cậy của cụm, ta coi là hệ nối tiếp. Để tính toán buồng lái, sử dụng sơ đồ tính toán của cụm được mô tả dưới đây sử dụng hình 1.5a, 1.5b (Bộ chia điện) và công thức (2.20).
Kết quả tính toán được ghi trong bảng 2.m.
2.7. Tính toán xác suất làm việc không hỏng hệ thống điện bắn đến BD2 (1500 giờ)
Theo cơ sở lý thuyết, sơ đồ tính toán độ tin cậy (Hình 2.4) và nguyên lý làm việc của hệ thống điện bắn đã nêu ở trên, ta thấy hệ thống điện bắn là hệ thống hỗn hợp nối tiếp và song song. Các phần tử song song gồm: Buồng lái // Cuộn dây bắn ngoài. Các phần tử nối tiếp gồm: Ắc quy, hệ song song (buồng lái, cuộn dây bắn ngoài) - Bộ dao động đa hài - Khối rơle - Tụ điện - Tấm trên - Tay gạt lên cót - Lẫy bắn - Cơ cấu phóng - Đĩa chia điện - Cơ cấu bảo hiểm.
2.7.1. Tính xác suất không hỏng cho “Hệ song song”
Ở trường hợp này sơ đồ tính toán hệ thống như sau
Sơ đồ tính toán cho hệ song song như hình 2.25.
Từ kết quả tính toán ở các mục trước, ta lập bảng liệt kê giá trị Pi, Qi của các cụm thuộc Hệ song song như sau (bảng 2.p).
PH (t)=1- QH (t)=1- ∏(i=1)n〖Qi (t) = 1-0,2505.0,0345=0,9914〗
Thời gian làm việc không hỏng là: TTB = 43313,263 (h)
Cường độ hỏng hóc là: λht >>23,087.10-6 (l/giờ)
2.7.2. Tính toán cho cả hệ thống điện bắn
Để tính toán cho hệ thống điện bắn, sử dụng sơ đồ tính toán của hệ thống được mô tả dưới đây và sử dụng hình 1.10 (Nguyên lý mạch điện bắn):
Ta có bảng liệt kê giá trị Pi, Qi của các cụm cho cả hệ thống trong trường hợp này như bảng 2.q.
Cường độ hỏng hóc của toàn bộ hệ thống là:
∑λht = 664,0006.10-6 (1/giờ)
Thời gian làm việc trung bình đến hỏng là: TTBT >>1506,022 (giờ)
2.9. Kết luận chương 2
Các kết quả tính toán:
PT(1500h)>>0,3694
∑λht≫664,0006.10-6 (1/giờ)
TTBT >> 1506,022 (Giờ)
Xác suất không hỏng của hệ thống điện bắn là: 0,3694. Như vậy xác suất hỏng của hệ thống điện bắn là 1 - 0,3694 = 0,6306. Tức là cứ có 1000 hệ thống đưa vào sử dụng thì sau 1500h thì có 631 hệ thống đi sửa chữa lớn. Như vậy là hỏng hóc sau 1500h là lớn.
Đồ thị xác suất không hỏng của hệ thống giảm dần dần do quá trình hỏng hóc xảy ra dần dần không có đột biến xảy ra.

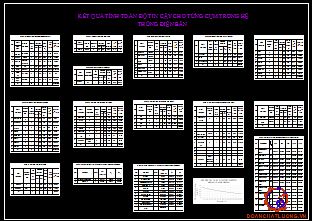

Kết quả tính toán xác suất không hỏng của các cụm chi tiết ghi trong bảng 2.l.

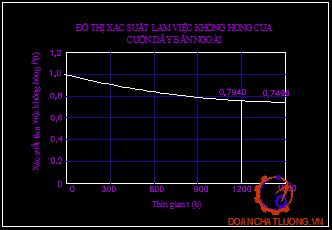

Đồ thị xác suất không hỏng của đĩa chia điện và cuộn dây bắn ngoài được vẽ trên hình 2.18 và hình 2.19.
Vì vậy, trên cương vị là trợ lý tham mưu kế hoạch, căn cứ vào bảng 2.l và hình 2.18, 2.19 tôi đề xuất kiến nghị nên mang cụm chi tiết cuộn dây bắn ngoài và đĩa chia điện đi BDKT II sau 1200h làm việc. Khi xác suất không hỏng của hệ thống P=80%, ta có được thời gian làm việc của hệ thống: PT(t) = 0,8; t = 336 (t)
Tại thời điểm 336 (h) tính xác suất làm việc không hỏng của các cụm chi tiết trong hệ thống điện bắn. Hai cụm có giá trị xác suất làm việc không hỏng thấp nhất sẽ cần đưa đi BD1
Kết quả tính toán xác suất không hỏng của các cụm chi tiết tại t = 336 (h) được ghi trong bảng 2.y.
Từ bảng 2.y thấy rằng, tại thời điểm t = 336 (h) nên mang đĩa chia điện và cuộn dây bắn ngoài đi BDKT I. Và tại thời điểm t = 1200 (h) mang đĩa chia điện và cuộn dây bắn ngoài đi BDKT II.
CHƯƠNG 3
XÂY DỰNG QUY TRÌNH CÔNG NGHỆ KIỂM TRA KỸ THUẬT HỆ THỐNG ĐIỆN BẮN PHÁO
PHẢN LỰC PHÓNG LOẠT 122mm BM-21
3.1. Mục đích, yêu cầu kiểm tra kỹ thuật
3.1.1. Mục đích
- Kiểm tra kỹ thuật nhằm xác định tình trạng kỹ thuật của hệ thống mạch bắn của xe chiến đấu BM-21 trước khi bắn đạn thật. Đây là cơ sở để biết được khả năng sẵn sàng chiến đấu của xe chiến đấu BM-21.
- Đánh giá tình trạng sử dụng, trình độ và kết quả bảo đảm kỹ thuật của cán bộ chiến sĩ và cơ quan quân khí các cấp.
3.1.3. Công tác chuẩn bị
- Lập kế hoạch kiểm tra cụ thể.
- Thành lập tổ kiểm tra kỹ thuật do Trợ lý quân khí quân khu, quân đoàn hoặc trạm sửa chữa phụ trách, các thành viên gồm thợ kiểm tra và người ghi chép tổng hợp.
- Chuẩn bị dụng cụ, phụ tùng thay thế đơn giản, những phương tiện dụng cụ kiểm tra cần phải có: Mỏ hàn, đồng hồ vạn năng, Mê ga ôm mét ...
- Chuẩn bị 2 ÷ 3 quyển sổ đăng kí kiểm tra kỹ thuật.
3.3. Phương pháp tiến hành kiểm tra kỹ thuật
3.3.1. Kiểm tra sử dụng
3.3.1.1. Khi bắn từ trong buồng lái
Mục đích: Kiểm tra hoạt động của mạch bắn khi bắn trong buồng lái.
Lực lượng: 02 thợ 3/7.
Dụng cụ: Đồng hồ bấm giây và đèn chỉ thị.
a) Khi bắn loạt
- Chuẩn bị cho bộ phát xung làm việc:
+ Đóng công tắc nguồn B4.
+ Ấn nút công tắc KH2 để kiểm tra mạch nguồn đèn báo hiệu Л1 sáng.
- Lấy 20 đèn chỉ thị CB 14-79 từ khẩu đội số 1 ra lắp lên khối tiếp xúc ở 20 nòng đầu.
- Đưa chìa khóa bắn về vị trí “ABT” (AUTOMATIC).
- Quay tay gạt của lẫy bắn sang phải theo chiều mũi tên đến hết cỡ và giữ nó ở vị trí này đến khi thấy đèn trên nòng 20 bật sáng. Lúc này đèn phải bật sáng lần lượt từ nòng số 1 đến 20.
b) Khi bắn phát một
- Đưa chìa khóa bắn về vị trí bắn phát một “ОДИН” (SINGLE).
- Gạt tay gạt lên cót của hộp phân phối điện vào vị trí “20” của vạch khắc vòng định vị.
- Quay tay gạt của lẫy bắn sang phải theo mũi tên đến hết cỡ: Trong trường hợp bắn phát một, vì cuộn dây của nam châm điện trong cơ cấu phóng được nối trực tiếp với nguồn điện của ắc quy qua công tắc KH1 mà không qua tiếp điểm của rơle P4.
3.3.1.2. Khi bắn bằng cuộn dây bắn ngoài
Mục đích: Kiểm tra hoạt động của mạch bắn khi bắn bằng cuộn dây bắn ngoài.
Lực lượng: 02 thợ 3/7.
Dụng cụ: Đồng hồ bấm giây và đèn chỉ thị, cuộn dây bắn ngoài.
a) Khi bắn phát một
- Thứ tự kiểm tra:
+ Lắp đầu cắm cáp Ш2 của cuộn dây nối ngoài vào ổ cắm Ш2 của bộ chia điện.
+ Nối công tắc BЧ.
+ Kiểm tra thông mạch cuộn dây nối ngoài: Ấn nút 13 trên bộ chia điện và thả ra, đèn Л2 trên cuộn dây nối ngoài sáng báo hiệu đã thông mạch bắn bằng cuộn dây nối ngoài.
b) Khi bắn loạt
+ Gạt tay gạt lên cót về vị trí “ 0 ” sau đó đưa về vị trí H1.
- Đưa chìa khóa bắn về vị trí “ABT” (AUTOMATIC).
+ Lắp đèn chỉ thị lên nòng từ số 1 đến số 10 và từ nòng 31 đến nòng 40.
- Yêu cầu: Các đèn chỉ thị phải sáng và cường độ sáng của các đèn là như nhau.
3.3.3. Kiểm tra chức năng
- Nguyên công N0: 6
+ Kiểm tra điện trở R1, R13.
- Nguyên công N0: 7
+ Kiểm tra điện trở R2.
+ Kiểm tra điện trở R3, R4.
- Nguyên công N0: 8
+ Kiểm tra biến trở R11.
- Nguyên công N0: 9
+ Kiểm tra tụ điện: C1, C2, C3, C4.
- Nguyên công N0: 10
+ Kiểm tra đi ốt: Д1, Д2, Д7÷Д11.
3.3.4. Kiểm tra điện trở cách điện
- Yêu cầu: Điện trở cách điện yêu cầu giữa các chân và vỏ phải lớn hơn 20 MΩ
- Nguyên công N0: 13
+ Kiểm tra điện trở cách điện giữa các chân (mộng cái) của ổ cắm Ш9 với vỏ.
+ Kiểm tra điện trở cách điện giữa các chân (mộng cái) của ổ cắm Ш9 với nhau.
- Nguyên công N0: 14
+ Kiểm tra điện trở cách điện giữa các chân (mộng đực) của ổ cắm Ш9 với vỏ.
+ Kiểm tra điện trở cách điện giữa các chân (mộng đực) của ổ cắm Ш9 với nhau.
- Ghi kết quả đo được vào sổ ghi chép. Nếu có hiện tượng dò điện giữa các chân với nhau hoặc giữa chân với vỏ thì cần tiến hành phơi, sấy khô sau đó đo lại. Nếu vẫn bị dò thì cần tiến hành lập kế hoạch bảo dưỡng, thay thế.
3.4. Kết luận chương 3
Qua việc thực hiện chương 3 tôi đã đưa ra được quy trình công nghệ để kiểm tra kỹ thuật hệ thống điện bắn pháo phản lực phóng loạt BM-21 một cách rõ ràng, cụ thể, dễ hiểu. Đồng thời nó sẽ giúp ích rất nhiều cho công việc của các cán bộ, nhân viên kỹ thuật trong kiểm tra và phát hiện các hư hỏng, đồng thời biết cách khắc phục và giải quyết các hư hỏng đó.
TỔNG KẾT ĐỒ ÁN
Những điểm đạt được:
+ Nắm được chi tiết về cấu tạo, nguyên lý hoạt động của hệ thống điện bắn, làm cơ sở để kiểm tra kỹ thuật, khắc phục hỏng hóc.
+ Tính được độ tin cậy của hệ thống điện bắn với độ chính xác cao, cụ thể từng cụm, bộ phận. Căn cứ vào đó để lập kế hoạch bảo dưỡng, sửa chữa phù hợp đảm bảo trang bị luôn sẵn sàng chiến đấu.
+ Lập được phiếu công nghệ dùng cho thợ bậc cao để KTKT và sửa chữa các hỏng hóc của hệ thống điện bắn pháo phản lực phóng loạt BM-21.
+ Làm chủ được trang bị, can thiệp, tác động sâu vào hệ thống điện bắn.
Những điểm hạn chế:
+ Kết quả tính toán xác suất làm việc không hỏng ở chương 2 chưa thật chính xác đối với tất cả trang bị bởi vì trong quá trình khai thác việc thống kê thời gian hoạt động của trang bị chỉ mang tính tương đối, điều kiện khai thác, bảo quản, bảo dưỡng, sửa chữa tại mỗi đơn vị là khác nhau. Chất lượng bảo quản, bảo dưỡng giữa các đơn vị không đồng đều về chất lượng.
+ Quy trình kiểm tra kỹ thuật cần được tối ưu hơn nữa về phương pháp và thời gian thực hiện.
KẾT LUẬN
Sau thời gian thực hiện đồ án tốt nghiệp với sự hướng dẫn của các thầy giáo Trường Sĩ quan Kỹ thuật Quân sự và các thầy trong khoa Vũ khí, đồ án đã được hoàn thành.
Để hoàn thành đồ án tôi đã vận dụng những kiến thức đã học cùng với đọc tài liệu, nghiên cứu tìm hiểu trên trang bị. Vận dụng phương pháp phân tích, làm rõ kết hợp với trang bị thực tế để hoàn thiện đồ án. Trong quá trình làm đồ án tôi luôn được các thầy hướng dẫn tận tình, thường xuyên để thực hiện nghiêm túc, đầy đủ các nội dung, yêu cầu cũng như tiến trình đồ án đã đề ra; bảo đảm chất lượng và thời gian quy định.
Quá trình làm đồ án, bản thân tạo cho mình có một phương pháp nghiên cứu khoa học, biết đặt vấn đề một cách lô gic, khoa học, biết vận dụng kiến thức cơ bản và kiến thức chuyên ngành vào thực tiễn đối tượng nghiên cứu. Rèn luyện tính cẩn thận tỷ mỉ, tác phong làm việc khoa học.
Tuy nhiên, trong quá trình làm đồ án do hạn chế về mặt kiến thức và thời gian nên không tránh khỏi những thiếu sót. Rất mong được sự góp ý, phê bình từ thầy và độc giả quan tâm để đồ án được hoàn thiện hơn.
Qua đây tôi xin chân thành cảm ơn các thầy giáo trong trường và các thầy trong khoa Vũ khí, đặc biệt là thầy: Thạc sĩ ................... - Trưởng bộ môn Pháo mặt đất đã tận tình giúp đỡ để tôi hoàn thành đồ án này.
Tôi xin chân thành cảm ơn!
TÀI LIỆU THAM KHẢO
1. “Binh khí pháo mặt đất tập VII - Pháo phản lực БМ-21” - Cục Quân khí - Năm 2001.
2. “Bài tập Trang bị kỹ thuật quân sự” – Học viện kỹ thuật quân sự.
3. “Cơ sở khai thác vũ khí trang bị kỹ thuật quân sự” - Vũ Nhật Minh- HVKTQS - Năm 2007.
4. “Tập hình vẽ kèm theo giáo trình Binh khí pháo mặt đất tập VII - Pháo phản lực БМ-21” - Cục Quân khí - Năm 2001.
5. Tiêu chuẩn nghành 06 TCN 765: 2002 Dàn phóng BM-21 sau sửa chữa. Yêu cầu kỹ thuật và phương pháp kiểm tra.
6. “Đồ án tốt nghiệp đại học” - Vũ Minh Đạt - Trường SQKTQS - Năm 2019.
"TẢI VỀ ĐỂ XEM ĐẦY ĐỦ ĐỒ ÁN"
